LED视频墙与Trinnov Optimizer在非矩形媒体室中的融合





本文将探索Audio&Beyond及其声学合作伙伴Ultracoustic,是如何利用Trinnov Optimizer(优化器)和Altitude32,在非矩形家庭影院中克服声学挑战的。了解先进的房间校正、多低音炮校准以及为适应LED视频墙集成而调整的扬声器布局。


概述:复杂媒体室的声学校准


当海得拉巴的高端家庭影院集成商Audio&Beyond受命在一个不规则形状的空间设计一间多功能媒体室时,他们选择了Trinnov Altitude32及其强大的Optimizer(优化器),以提供精确校准和面向未来的灵活性。


这个房间由Gauri Khan Designs设计,是展厅的一部分——需要同时充当家庭影院、游戏区和派对休息室,并且必须在严格的建筑限制内保持顶级的视听性能。


为非矩形房间进行声学设计


“这不是一个矩形房间——它有超过五个角落,右侧还有一条曲线,”Audio&Beyond的团队说到。


这种独特的几何形状使得传统房间模式分析和低音炮摆放变得极其困难。为了克服这一点,该团队使用了AMROC的测试版软件,这使他们能够估算房间模式并将低音炮放置在声学零点(acoustic nulls)——从而改善听音位置的低频性能。




此外,由于建筑限制,只有有限的墙面可用于声学处理。尽管如此,团队仍实现了最佳的混响时间(RT60):


在前墙安装了32个低频陷阱;


RT60在50Hz以下降至0.7秒,在10kHz以上降至0.3秒。


这些成果是通过精确的赛宾(Sabine)计算实现的,即使在项目过程中因架构修改而被迫重新计算。


LED墙集成与扬声器布局重构


原始设计采用13.12.6声道布局,使用K-array Domino系列扬声器,原计划安装在投影幕布后方。


然而,项目中途的一次变更,带来了重大的新挑战:


“投影机被替换成了micro LED视频墙,这意味着笨重的扬声器,不能放置在屏幕后方——由于房间高度限制,也无法放置在屏幕上方或下方。”

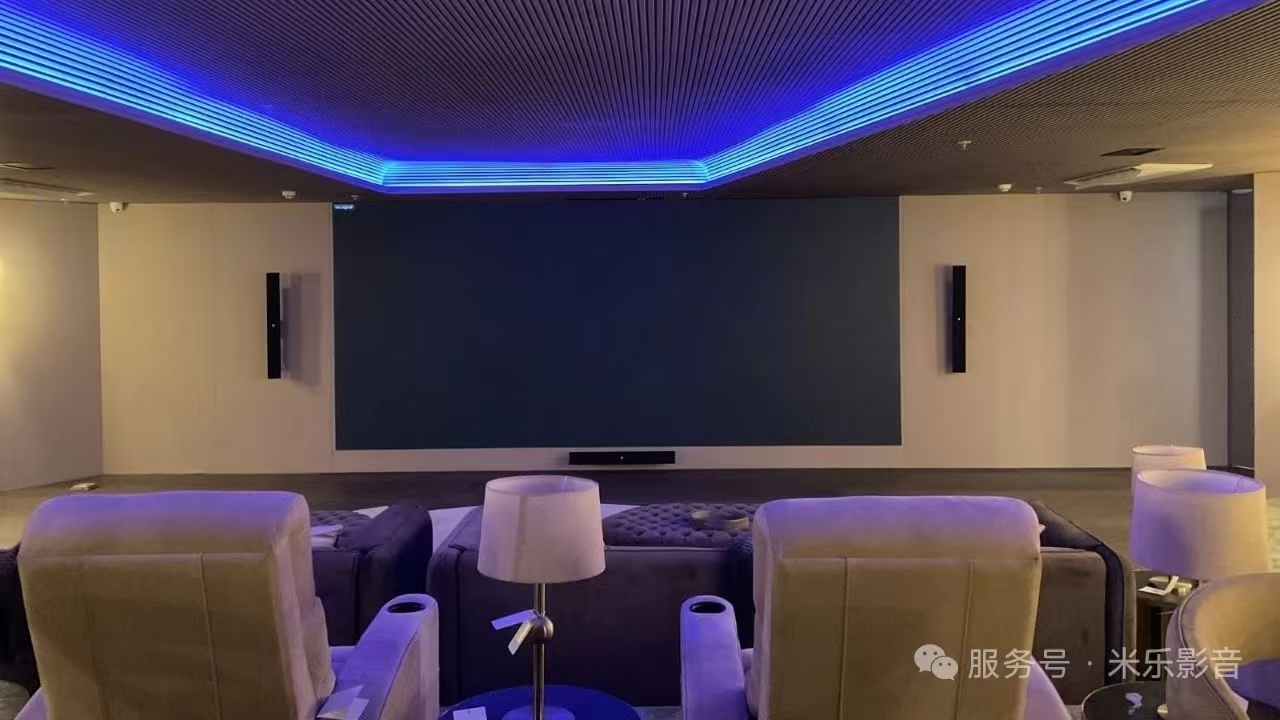

为了适应变化,团队改用线阵列扬声器(更纤薄,可安装在屏幕前方)。增加了一个中置声道,最终布局变为14.4.6,从而在LED屏幕周围实现了完整的声场覆盖。


为何选择Trinnov Altitude32?


“Trinnov是唯一能满足我们需求的处理器——双中置声道、多个低音炮、独立环绕声路径,没有其他系统能提供那种级别的控制。”




Trinnov Altitude32的可扩展性和可配置性使其成为适应布局、建筑和扬声器类型变化的理想平台。作为Trinnov Level 1认证团队,Audio&Beyond知道如何充分发挥其能力。


Trinnov Optimizer(优化器):无与伦比的房间校正技术


“优化器不仅处理了分频点处的相位校正,而且覆盖了整个带宽,校准后的差异巨大。”


Trinnov Optimizer(优化器)先进的时域校正、相位对齐和扬声器重映射技术,确保了即使是在具有不平整墙面的非矩形房间中,音频成像也保持清晰和沉浸感。


团队注意到分频点处的过渡更平滑,声音有明显的提升——所有这些都不需要完美的对称房间几何结构。


规划未来:为WaveForming做好准备


尽管WaveForming(波形合成技术)尚未部署,但它已被纳入设计中:


“我们预留了额外的喇叭线,以便在未来升级中增加更多低音炮,并启用Trinnov WaveForming技术。”


这种前瞻性的方法展示了Trinnov处理器不仅支持当前性能,还支持系统的长期演进——这对于高端客户和动态项目而言是一个关键优势。


出色的支持体验


“Trinnov支持团队给我们留下了超级深刻的印象。他们反应迅速、知识渊博,对我们所有需求都有解答。”




无论是排除安装变更的故障还是优化校准,Trinnov的技术团队在整个过程中被证明是一个可靠的合作伙伴。


结论:严苛空间中的声学力量与适应性


该项目彰显了Trinnov技术在解决非标准空间复杂音频挑战方面的强大实力。从灵活的扬声器配置和低音炮集成,到LED墙兼容性和未来的WaveForming技术支持,Trinnov Optimizer(优化器)和Altitude32提供了卓越的效果——即使房间和计划在中途发生了变化。




所用技术


处理器:Trinnov Altitude32


校准:Trinnov Optimizer(优化器)


建模软件:AMROC(测试版)


显示技术:EverGlow P0.9 COB LED显示屏
