【案例】2018年5月第3期:比复仇者联盟还强大的影院组合


又到了案例时间啦!这周我们为大家选取了3个家庭影院案例,都是独立影音室,但是因房间环境的不同也显示出迥然不同的风格,接下来我们就来详细看看这3个家庭影院案例的详细情况。


比复仇者联盟还强大的影院组合




本周为大家介绍的第一个案例来源于音联邦,是位于上海市青浦区臻水岸苑别墅中的一个私人影院。业主是一位在上海生活工作了多年的台湾同胞,有较高的文化素养,对影音方面有着比较高的要求,喜欢欣赏好莱坞大片,聆听各种风格的音乐,并且喜欢在家庭聚会的时候和朋友家人一起享受娱乐卡拉ok氛围。


通过前期的交流沟通,并且试听了各种不同品牌的产品,最后选择德国原装进口的CANTON音箱搭配Marantz功放以及美国Extra-Terresial后级来组建这套11声道的全景声影音系统。包括设备与声学设计装修在内,总体的资金投入为18万元。


视听室空间信息:长7.7米x宽3.3米x高2.7米


器材清单


影院设备:

前置扬声器:德国CANTON InWall 885 LCR *3只

后置扬声器:德国CANTON InWall 443 LCR *4只

顶置扬声器:美国OSDAudio BLACK-R62A *5只

超低音扬声器:美国SVSound PB3200 customize*1只

影音中心前级:Marantz  SR6012

后级放大器:美国Extra-TerresialG073

4K UHD蓝光播放器:OPPO UDP 203

4K UHD硬盘播放器:HIMEDIA

投影机:SONY VPL-HW48

投影幕布:135寸4K高清编织透声16:9

影视厅灯光场景与设备智能控制系统:SMARTISYS思美特


发烧线材:

JASUN 蓝宝石发烧镀银HDMI线材(支持4KUHD HDR)12米x2条

JIB-Germany/蟒蛇  发烧双并喇叭线

JIB-Germany/蟒蛇  发烧定制低音炮线


案例设计细节

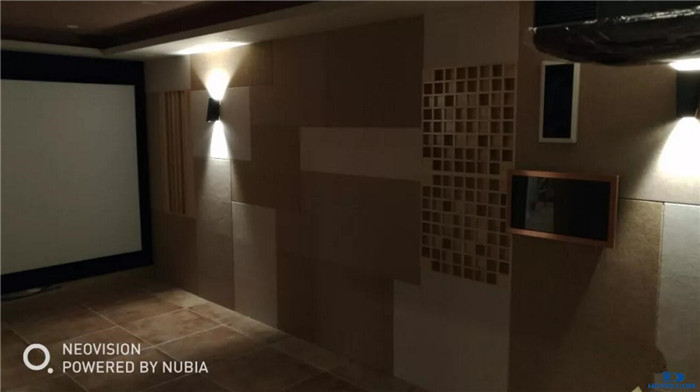

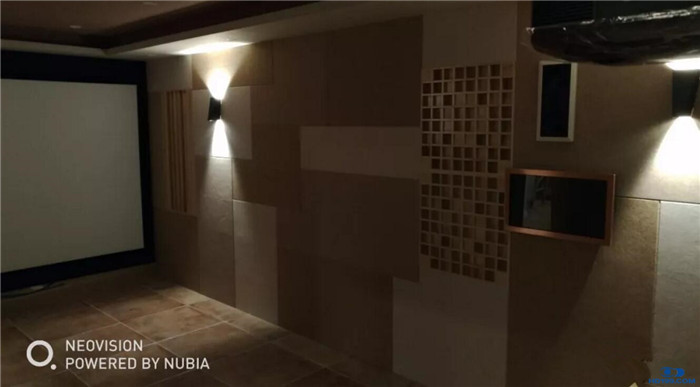

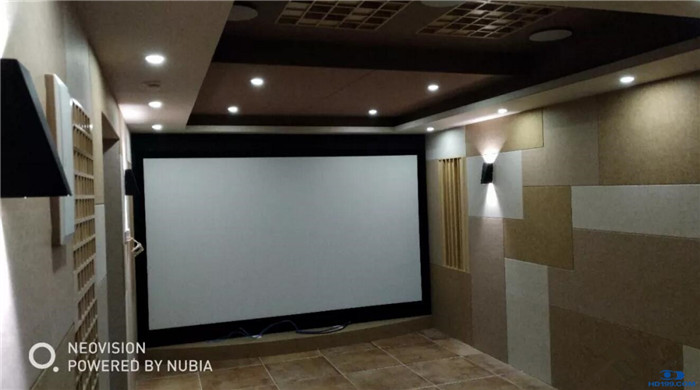

在美学装修方面,业主与家人都比较喜欢温馨简约的风格,因而最终选择了现在这种驼色系混搭不规则拼接的简约风格,既简单又温馨。

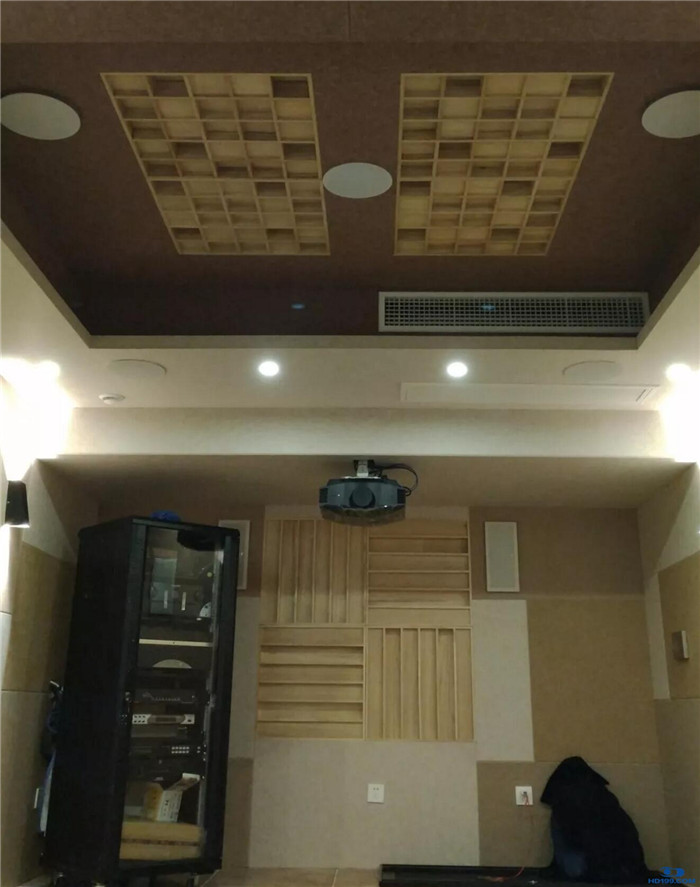

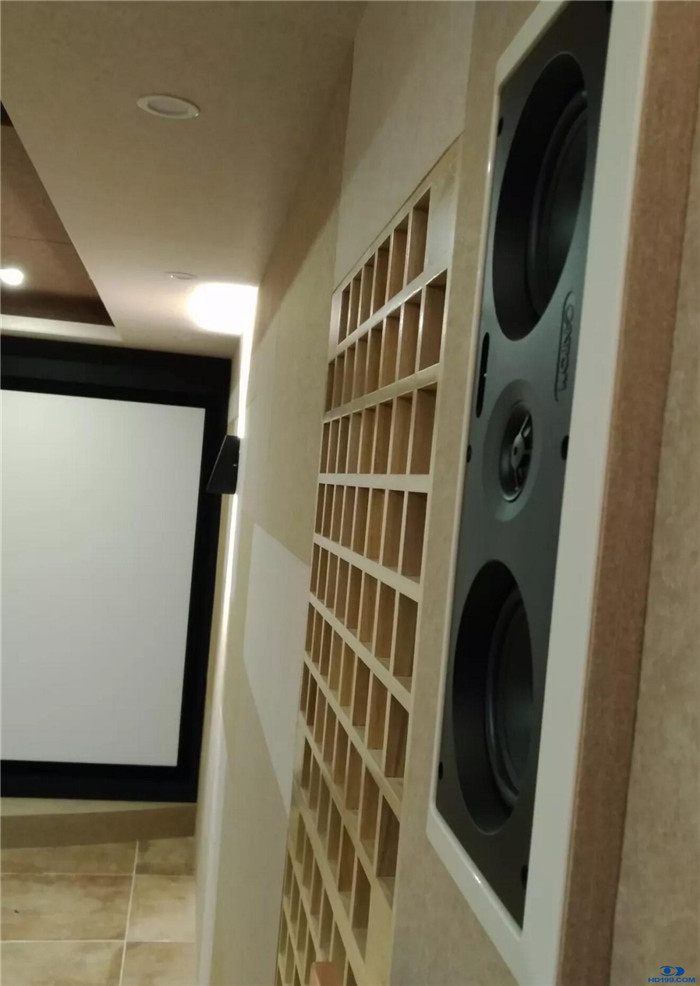

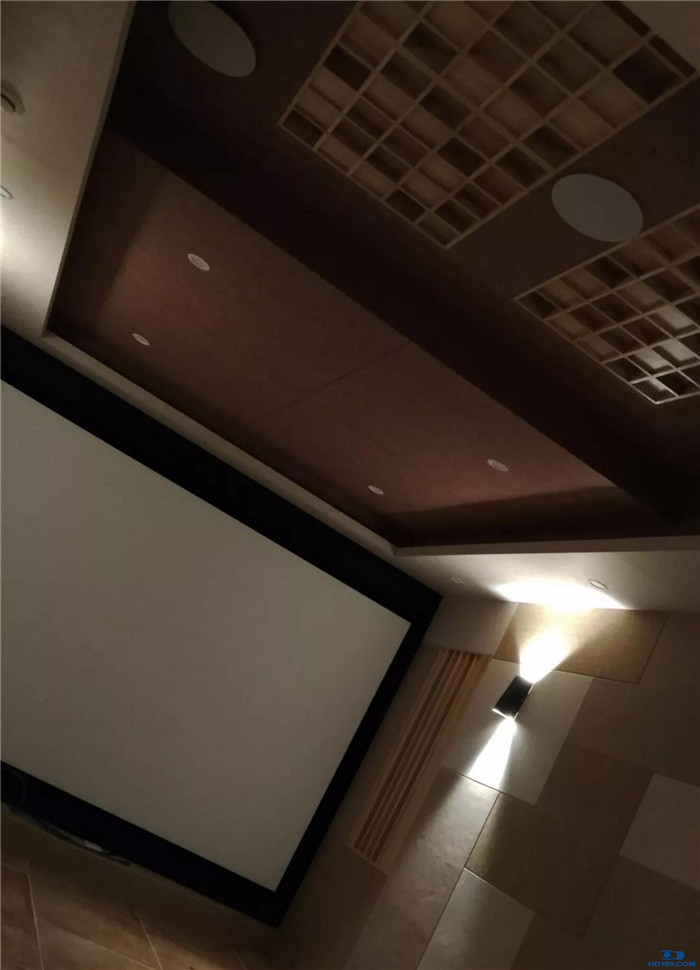

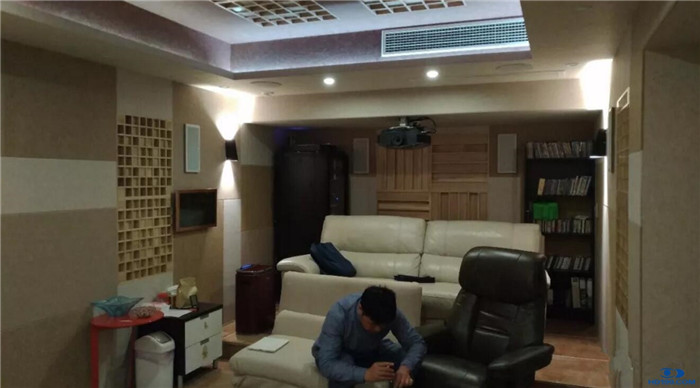

声学设计方面,通过前期的测量与计算,以及房型的独特——瘦长型、顶部层高不规则!也考虑到业主唯一的要求“充分利用空间!”在声学设计方面,墙体做了隔音与减震,低频陷阱的设计可以让低频效果更好的表现细节和层次感,再也没有那种低频驻波带来轰隆隆的不舒服!墙面不同部位的声学扩散模块采用嵌入式与墙体完成面平行,这样可以更好的发挥空间最大化,也保证了在房间混响系数上的专业要求!

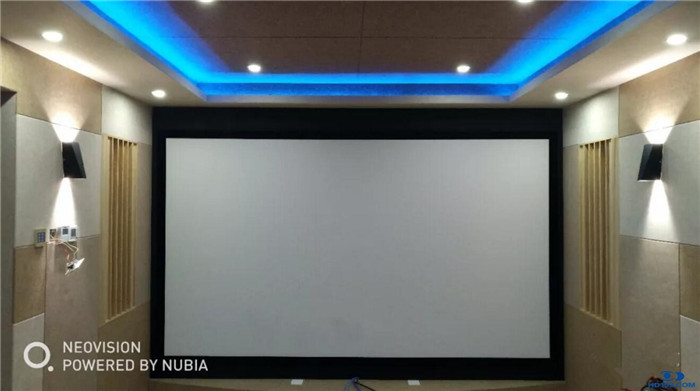

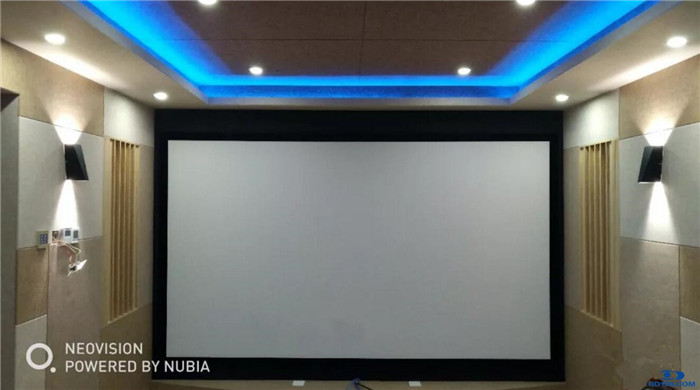

在灯光场景设计方面,通过不同的灯光种类:筒灯、壁灯以及RGB全色灯带,来打造几种不同的应用场景配合:观影模式、音乐模式、娱乐模式、游戏模式、休闲模式、TV模式、离开模式等,给影视厅增加不同的娱乐氛围!




设计与调试心得

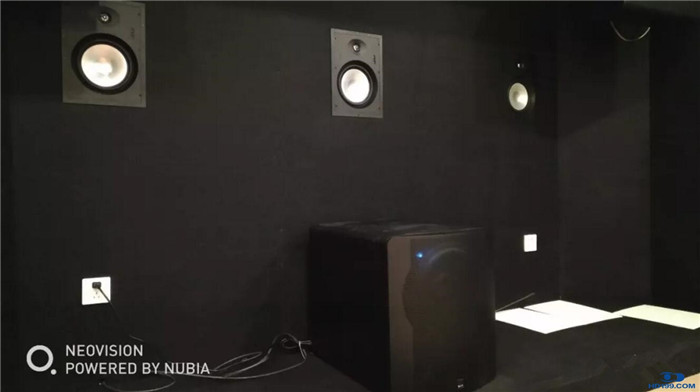

在前期的设计过程中,由于房型比较独特,房间高低不一,最高处2.7米,最矮处2.1米;房间两头都是矮梁,为了更好的整体视觉效果和声学效果,和业主深入沟通之后,舍弃了一边的矮梁1.3米的空间,在幕布后面做出足够的空间隐藏。包括:影院前置扬声器、卡拉OK全频扬声器,还有体积颇大的超低音扬声器,这样也可以把幕布的尺寸尽量做大,带来更好的全视觉沉浸式画面效果。




在设备调试的过程中,由于前期房间声学设计考虑的比较充分,特别是低频方面,为了得到更多的低频细节层次感,以及和低频下潜量感的很好的平衡,不仅做了墙体的减震和低频陷阱,在低音炮的选择和调试方面也是下足了功夫,最终得到了满意的低频效果。


量身打造完美影音室

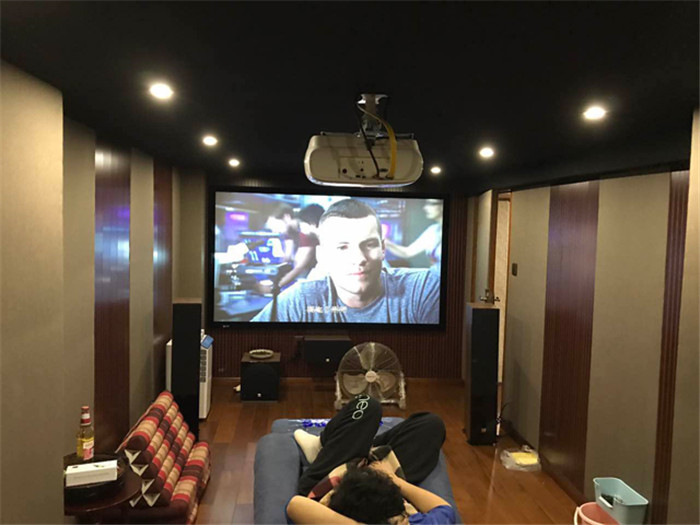

本周为大家介绍的第三个案例来源于达尼昆明的经销商。案例位于昆明的悦湖郡别墅,邻近滇池国家旅游度假区,闹中带静,空气宜人。业主是一个对生活品质有追求的人,同时也希望有更多的时间和家人相处。于是想要打造一间影音室,平日可以听听音乐,家庭聚会时可以一起看看电影,分享个中趣味。




经过采用丹麦达尼原装进口的OPTICON(欧典)系列音箱搭配日本ONKYO功放和EPSON投影机,组建了一套音画俱佳的7.1多声道影院系统。




设备清单


音箱:丹麦达尼7.1多声道影音系统

主音箱:DALI OPTICON 6 *2只

环绕:DALI OPTICON LCR*4只

中置:DALI OPTICON VOKAL*1只

低音炮:DALI SUB E-12F 低音炮*1只

功放:日本安桥TX-RZ820功放

投影机:爱普生EPSON CH-TW6300

幕布:美国锐普FJ9100金属软幕

播放器:

飞利浦BDP3500蓝光机

2T硬盘播放器:1台

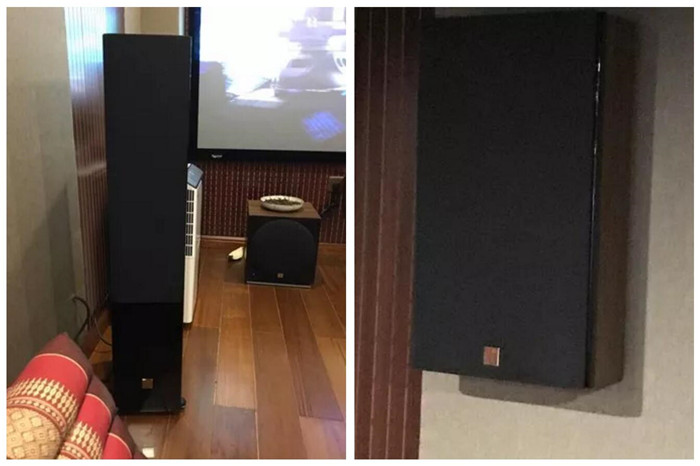

影音室的音箱器材选取了丹麦达尼的OPTICON(欧典)系列产品,铝带加丝膜的混合高音模组,拥有超宽扩散角度,而且分析力极高。欣赏蔡琴的老歌,蔡琴的声音仿佛就站在眼前为他们演唱一样,还原度非常真实,两声道HIFI非常出众。

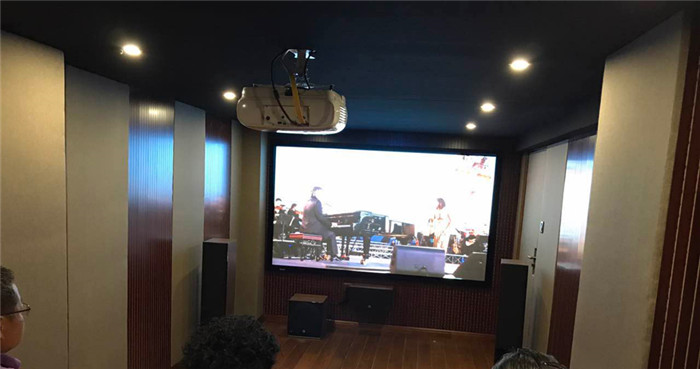

多声道系统播放音乐会,效果也相当不错!欣赏了安德烈·波切利(Andrea Boceli)演唱会的其中一首合唱歌曲,现场感、氛围感非常好,犹如身临其境。




至于电影方面,观看了一场“阿凡达”,低频加上达尼SUB E-12F低音炮的无缝衔接,效果也是相当出色。搭配爱普生1080P高清投影机,画面的清晰细致度与安桥功放的强大推动力与控制力,让所有一切无缝连接,整个电影片段无可挑剔。

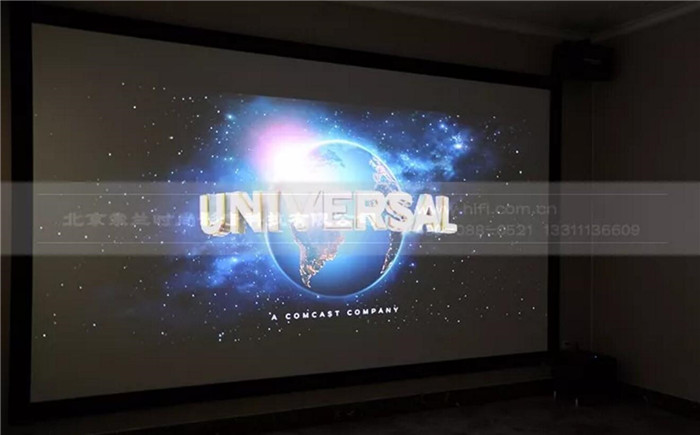

坐享200寸大画面的精彩

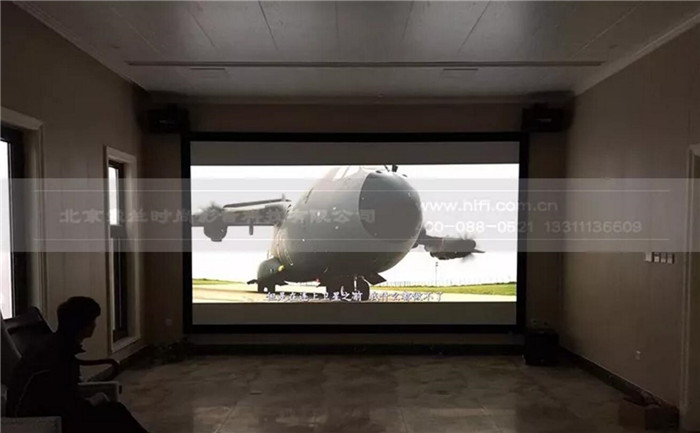

今天我们为大家介绍的第三个案例本案位于怀柔东亚尚院别墅,由北京索兰影音操刀设计完成。特别打造了一个大空间私人家庭影院,兼顾7.1.2家庭影院系统和卡拉OK系统两套系统,享受专属的200寸大画面影音娱乐体验。

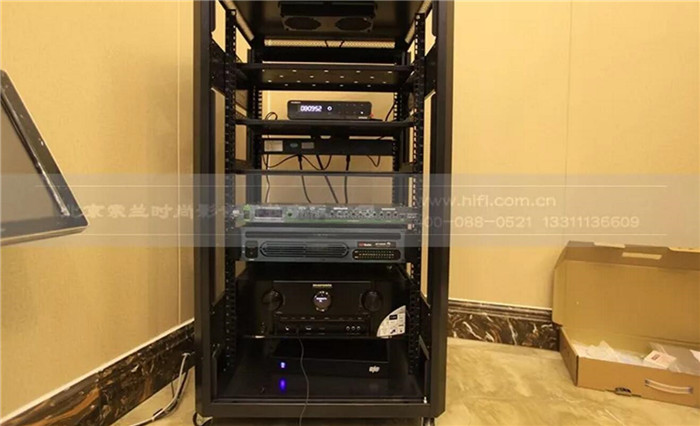

设备清单


7.1.2声道全景声影院系统+2声道K歌系统

JBL S4VC前置音箱3只

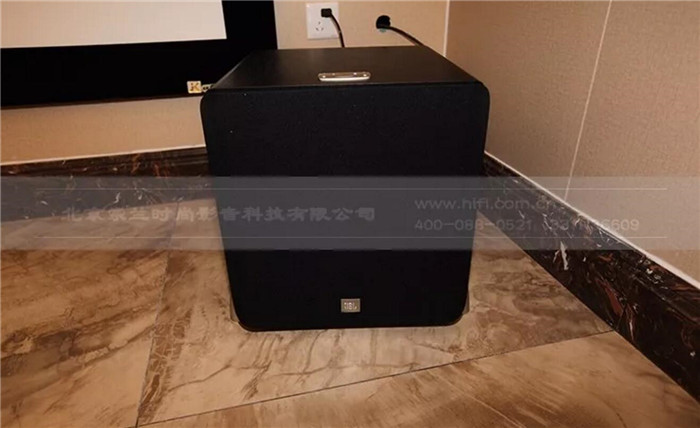

JBL L8400P低音炮1台

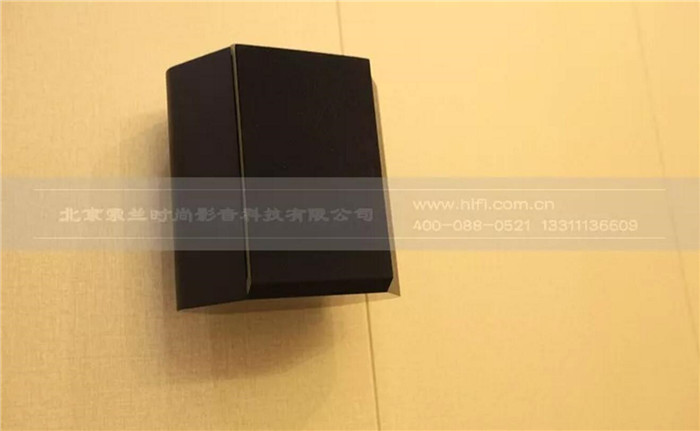

JBL STUDIO 210环绕音箱4只

JBL 8IC顶置音箱2只

马兰士6012全景声功放1台

海美迪H10播放器1台

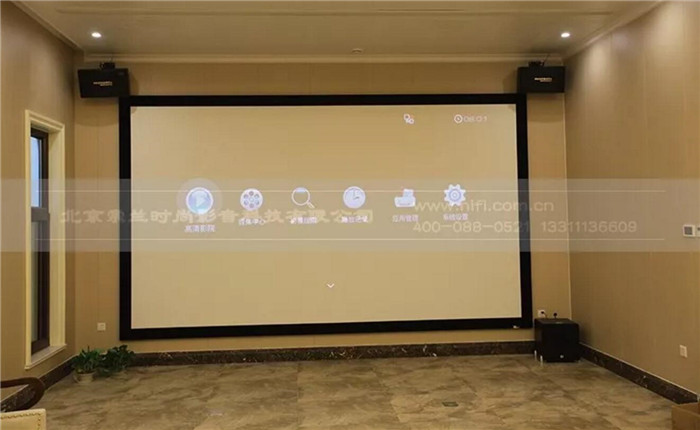

JK 200寸画框透声白幕1件

爱普生TW6700W无线投影机1台

卡拉OK系统1套

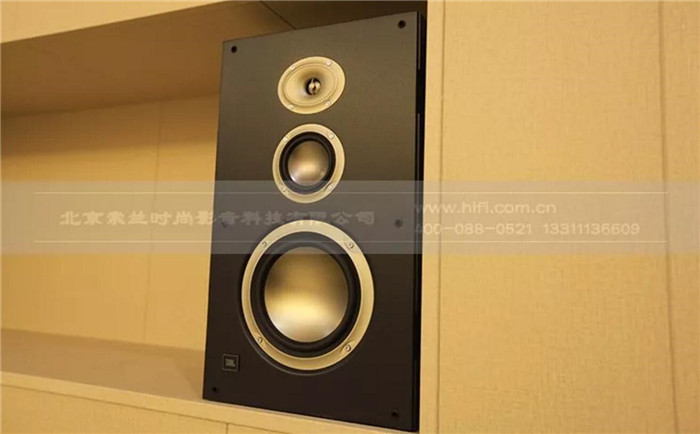

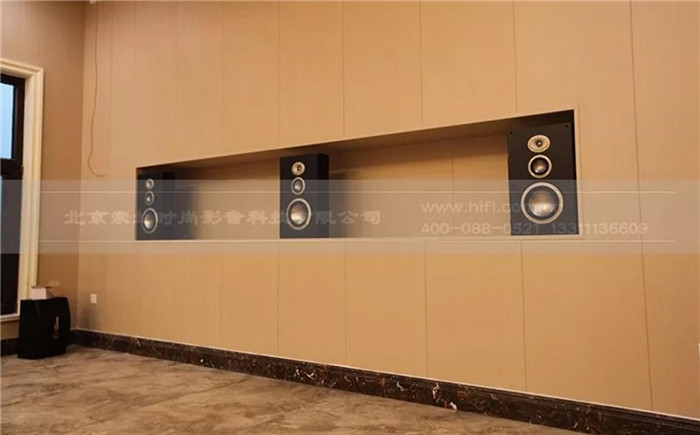

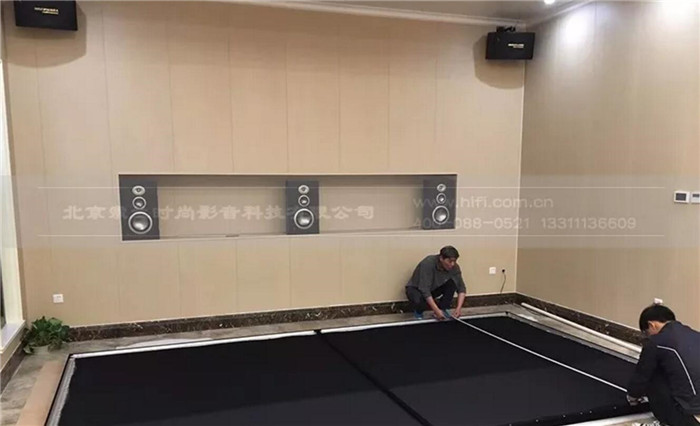

前墙配合JBL极品4号前置音箱,采用透声结构,音箱隐藏在幕布后,为了方便音箱摆位安装及考虑后期升级,特别为前置音箱设计了一个摆放台。


房间左侧墙有多组近乎落地的窗户,为了保证影音室的密闭和遮光性,吊顶预留了窗帘盒,后期将安装高容重遮光窗帘。


音频设计

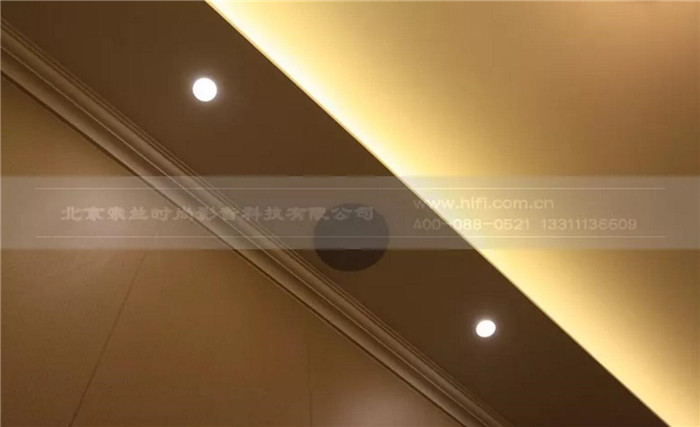

影音室由JBL极品4号箱担纲主角,搭配JBL全系环绕及顶置声道,7.1.2全景声影院系统,经典的JBL低音,强劲而真实。前置音箱隐藏在幕布后方,顶置声道安装在边吊中,浅色的面罩与白色顶面融为一体,全案设备融入影音室,简洁素雅,毫不突兀。




视频设计

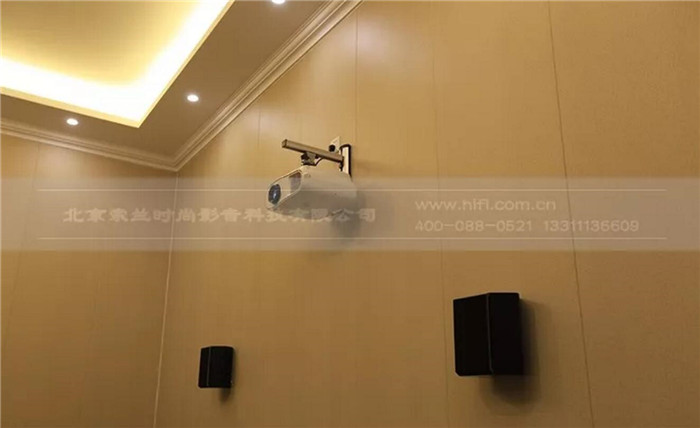

EPSON TW6700W是爱普生推出的无线版家庭影院投影机,这款机器是无线版的TW6600继任者,也是1080P全高清3D投影机的中坚机型。其具备高达3000流明亮度和70000:1的高对比度,在非全封闭的影音室投射200寸大画面完全胜任。而画框幕的综合平面定位能让幕布四周均匀受力,形成纯平的镜面效果。

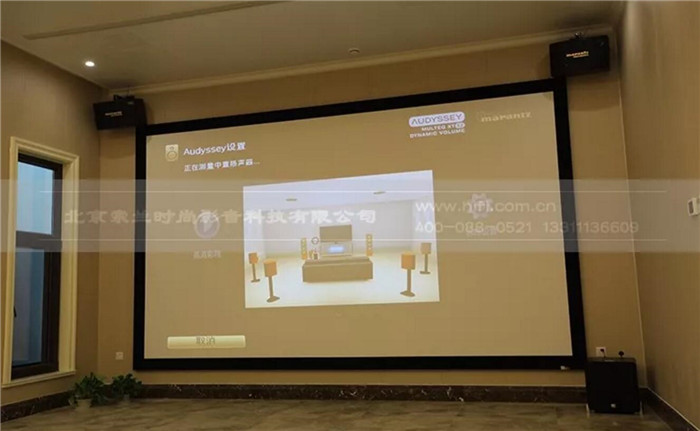

安装与调试


大画面搭配全景声系统,声画效果自然别有一番体验。在观看电影片段时,准确真实的声音定位,200寸高清大画面带来的逼真视觉体验,全景声系统真实而强劲的表现让人兴奋。


卡拉OK系统采用以“K歌”为主题的2声道系统,表现出的声音饱满,人声层次分明,低频声音厚实,让人沉浸在唱K的乐趣之中。

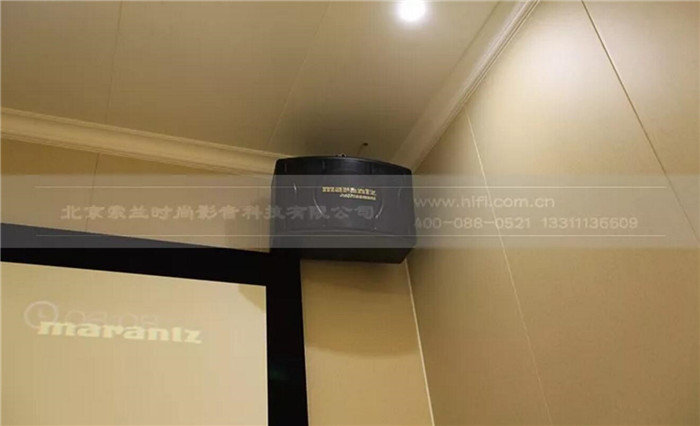

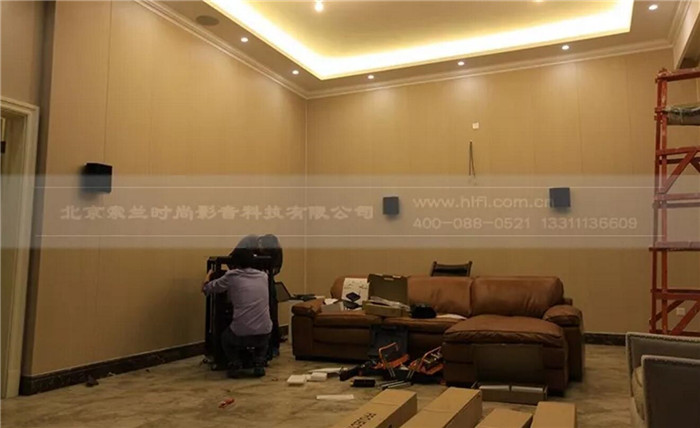

安装调试花絮
