DIY也疯狂,美国烧友自建的溪畔影院!


烧友们虽然地处全球各地,地域、种族、生活习性都不同,但是发烧的心情却是一样的,就像音乐没有国界一样,发烧友也是没有国界的,都会为了自己喜欢的事物费尽心思,今天我们带大家一起来看看美国AVS论坛上的一位影音发烧友——Kevin的家庭影院的搭建过程。

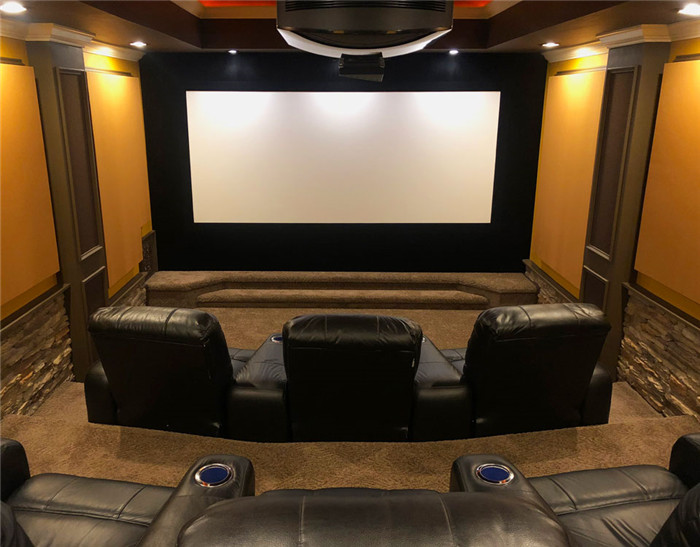

Kevin家庭影院的成品图


影音室前期构想


Kevin Gilman  (网名24Changer) 很小的时候就爱上了影院,大概可以追溯到他七岁的时候。家里的一位亲友在当地开了一家影院,Kevin第一次自己一个人去影院观看了Christopher Reeve主演的第一部超人电影(暴露楼主年龄的时刻)。自此以后,他不仅经常去观看电影,也梦想着有一天能拥有自己的私人影院。


后来,Kevin和他的妻子Tami在北卡罗莱纳州坎纳波利斯市搭建了他们现在的这所房子,家庭影院的梦想也变成了现实,他们热切希望能搭建一个独立影音室。早在2006年的时候,Kevin购买了一套家庭影院设备,并安装在地下室。

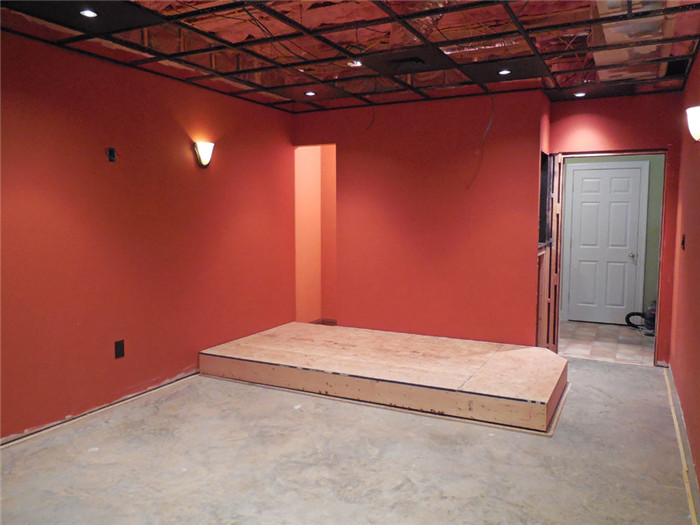

Kevin的第一个家庭影院


系统由90英寸的 Screen Innovations幕,夏普XV-Z3000投影机,Integra DTR-7.7 AV接收机,三星DVD播放器和Klipsch R系列扬声器组成。最初的时候, Kevin觉得这套设备就是最好的。直到2008年,他因为偶然的机会加入行业论坛,就开始着手考虑升级的事情。(果然,和199一样,天下毒坛是一家)。用我们现在的标准来看,当初的这套家庭影院还是很质朴的。


Kevin给自己的影院起了一个相当诗意的名字,叫做溪畔影院,原因是房子旁边有一条小溪流过。


“我对于自己家庭影院的构想,首先应该是一个很温馨的房间。当然,作为一个发烧友来说,这个房间必须拥有绝佳的试听效果,让听众能真切的感受到一个独立的影音室的效果,而不是一个多媒体房间。除此之外,在影音室的设计上,我希望能够保留以前所延续的乡村风格。也正是因为这个原因,我在墙的下半部分选择添加粗犷的石头元素。”


“关于幕布的选择,我希望屏幕能尽可能做到最大,在前排也能获得愉快的观影体验。让我能够回溯第一次在大荧幕上看到超人的感受。至于音频部分,我决定采用7.1配置。这在我们现在看起来可能有一些落伍,当时当我刚开始搭建家庭影院的时候,Dolby Atmos刚刚推出,所以并没有选择一次到位,之后可以再进行升级。”


影音室装修篇


2013年,Kevin 联系了论坛里的一位成员Matt Bauwens (网名Spaceman),因为他非常喜欢Matt的影院设计,所以恳请Matt帮忙设计家庭影院。在最终定稿之前,他们考虑了很多元素并进行了多次改动。

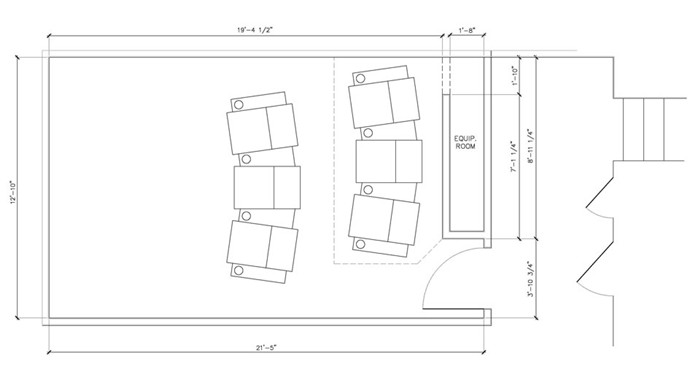

由于门的位置,原始房间的第二排座椅设计了一个高出平面的台子,座椅后面用墙壁隔出了一个设备室。

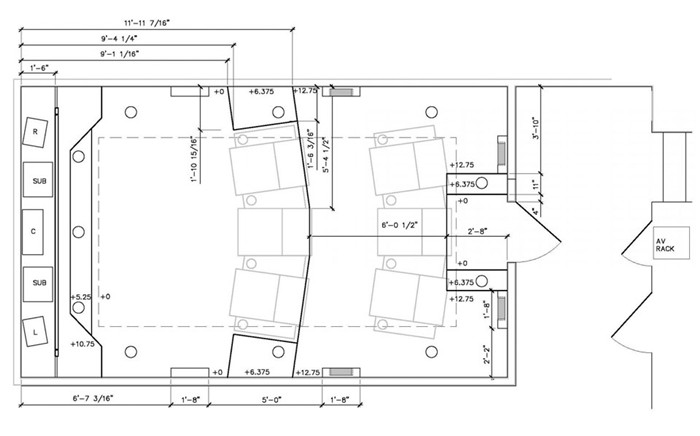

重新设计之后,影音室的门位于中间,并且台子的位置会从门延续到第二排座椅,宽度和房间等同。



在清理完原本的设备之后,接下来的工作就是拆除原本的台子以及隔开设备室的那面墙,拆完之后,房间看起来更为敞亮。


Kevin保留了原本的基本墙体。墙壁由2×6 交错式架构和 5/8″石膏板构成,他保留了这一部分,房间的其他部分直接捣毁。


隔音方面,因为影院位于地下室,一方面他不希望影院的声音传到楼上,另外,也不希望楼上的声音干扰到影音室,因此,进行了一些隔音处理。

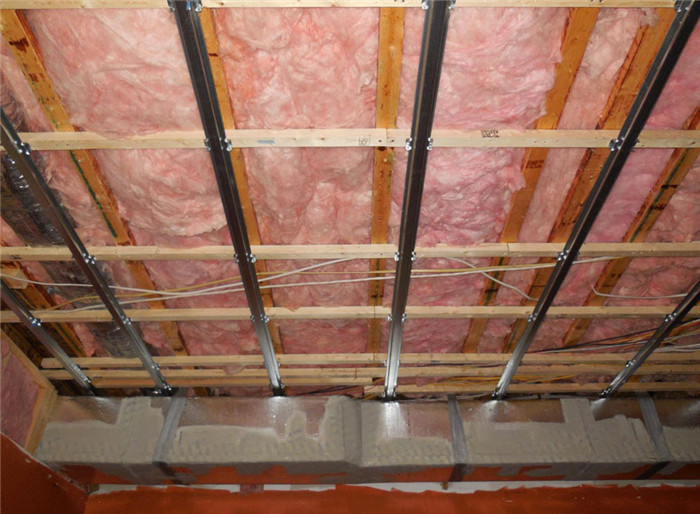

比如:在第一层托梁之间加筑了双层的5/8″石膏板,用绿色隔音胶粘合。然后,又在剩余的空隙里填充了大量粉色的隔音棉。顶部打了龙骨和槽钢,并且在上面附上了5/8″ 定向刨花板 ,接着又是一层绿色隔音胶和一层5/8″ 石膏板。



Kevin在一楼的托梁上架了一些钢材,足以支撑定向刨花板板和石膏板构以及中间夹着一层隔音胶的吊顶。


摒弃原有的吊顶意味着Kevin需要在房间周围为HVAC管道搭建一个拱腹 。他邀请AVS的另一位会员Jeff Parkinson ( 网名BIGmouthinDC ) 来进行这部分的设计。使用了2x4s的龙骨和槽形衬档,并且填充了大量的粉色隔音棉。拱腹的安装非常快捷简单,价格也不高。之后,就使用隔音胶把石灰板或者OSB板的接缝填满。

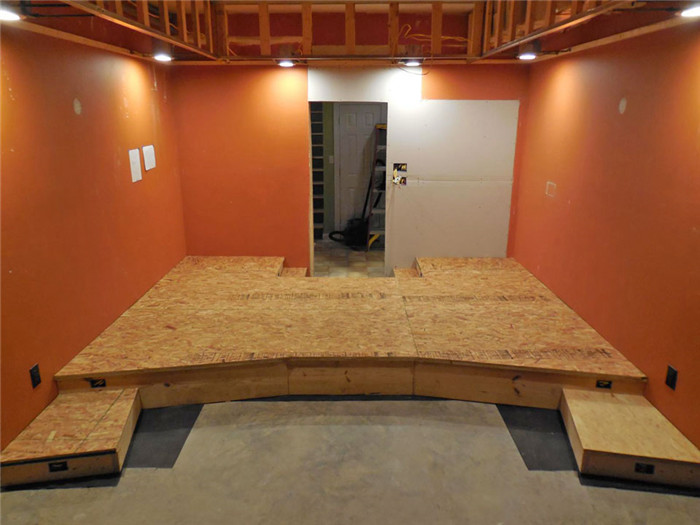

新的台子搭建好了,和房间同宽,影音室的门位于中间的位置,原本的门用墙围起来了。在这张图里,也可以看到天花板的构架。



在屏幕墙上,Kevin将 2英寸的可耐福隔音板切成三角形,然后堆在角落里形成低音陷阱。中间挂了两层黑色管道内衬,夹着一片4mm的聚酯纤维。



屏幕的基本框架已经搭建好了,图上还可以看到前三和两只低音炮。

Kevin 呼叫AVS论坛的另一位成员Nyal Mellor进行声学设计。



侧墙壁使用了Kinetics TAD声学面板

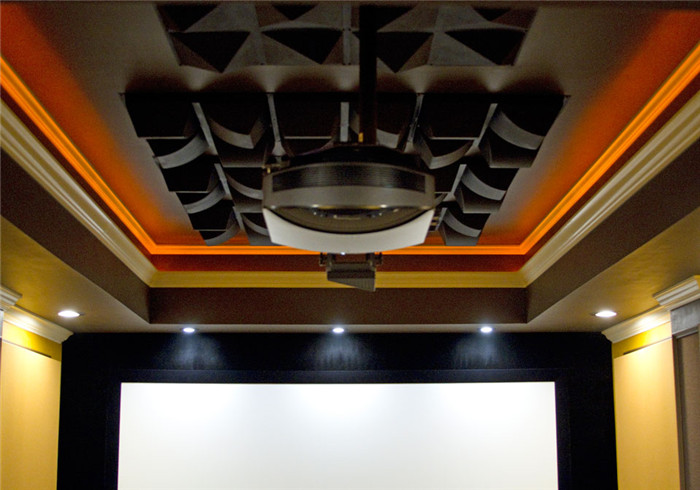

天花板包括9个Auralex QuadFusors和6个QuadPyramid扩散板


这个家庭影院的一个特别之处在于墙壁下半部分的石头,当你步入房间的时候,看到这一特别的设计,感觉心情瞬间就变得不一样了。

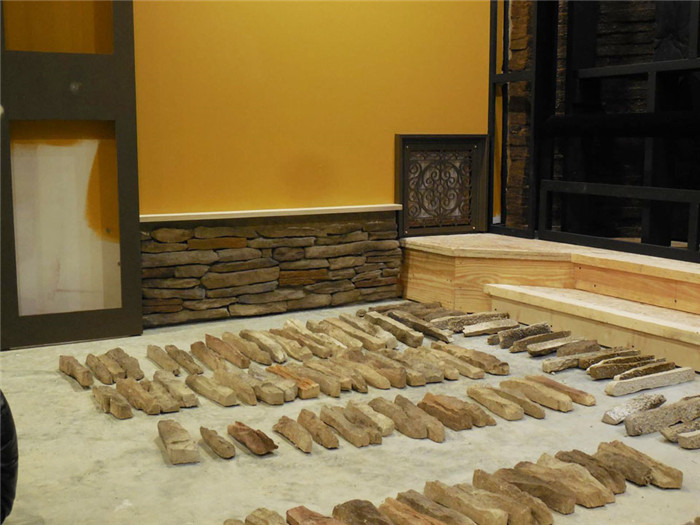

Kevin和Tami手工摆放了这些石头


影音室效果


经过10个月的规划,又经过10个月的搭建过程。其中大部分工作是Kevin和Tami自己完成的。在这个过程中,Kevin尽力自己完成更多的事情。但当他需要帮助的时候,Tami就会坚定的站到他身边。(这么支持丈夫发烧的妻子也是很难了)!他们自己完成了大部分的工作,外包的只有石膏板、浇筑和地毯。


除了声学设计之外,Kevin也拜托了专业人员校准音视频,效果当然是相当不错的。

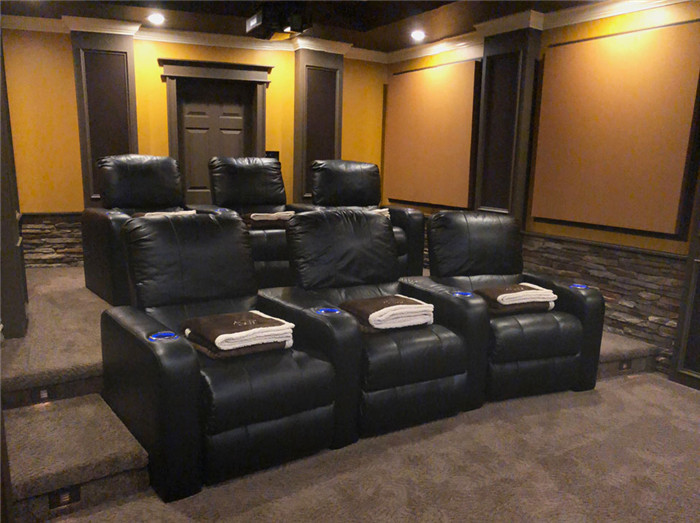

设备方面,Kevin充分利用了原有的几只 Berkline躺椅,这也节省了不少资金。


谈及家庭影院搭建过程中最大的挑战时,Kevin回答道:“我不知道自己在做什么!建造一个房间,安装一张幕布,并且在上面投上画面是一回事,但如果你想搭建一个完美的房间实现家庭影院享受又是另当别论了。抛却原有的一切重新开始着手又让这一切显得更具挑战性。正如预期的那样,其中发生了很多可能会影响进程的小阻碍,让我不得不开始研究或求助,但令人感到庆幸的是,论坛里有很多愿意分享经验和想法帮助他人的人们。”


像许多家庭影院DIY爱好者们一样,Kevin 最激动的时刻出现在每一步项目顺利完成的时候。不论是拆除原有的吊顶还是用30袋沙子填充舞台,每一步都非常有成就感。

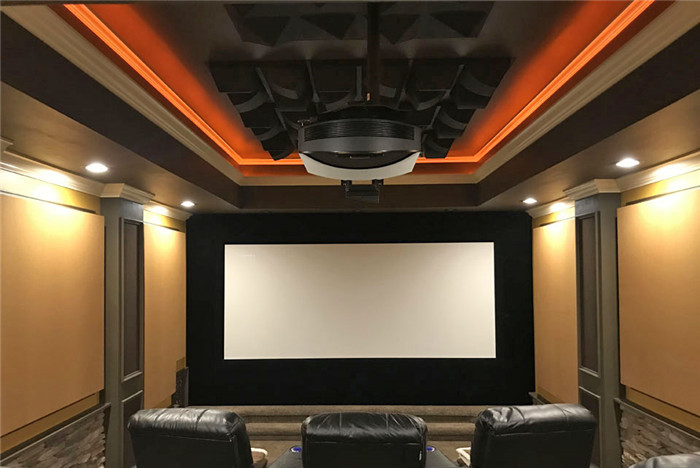

120英寸,2.35:1的Falcon Vision高清幕布搭配带有变形镜头的索尼投影机,投出美妙的画面。


DIY的另一个好处是省钱,简单核算一下,Kevin的溪畔影院一共花了2.5万美元。其中,建筑材料和声学设计和处理费用约占总成本的40%。其余的是设备、线材、设备架,投影仪安装和校准。他自己做了非常多的工作,大约为整个项目节省了15000美元。


除此之外,Kevin还用Sound Group套装DIY了音箱,也节省了甚多成本。在自己能承受的合理预算范围内,Kevin老师搭建了一个视听效果均不错的影音室。


这么多辛勤的工作和劳动,Kevin得到的不仅仅是一个影音室,还是一种美妙的享受。


设备清单


信号源

Oppo BDP-103蓝光播放器

DirecTV HR22-100卫星接收器/ DVR

DIY HTPC(Windows 10,AMD Phenom II 3 GHz CPU,Gigabyte GeForce 750视频显卡,4 GB RAM,20 TB HDD,LG Black 8x BD-ROM驱动)


AV设备

Integra DTR-50.5 AV接收机

Crown X1000两声道功率放大器(2个侧环绕)

Peavey IPR1 7500 DSP两声道功率放大器(低音炮)


投影机

索尼VPL-HW55ES投影机(Panamorph UB480 手动变形镜头)


幕布

Falcon Vision HD编织透声幕(120″ 宽,2.35:1,1.1增益)


音箱

DIY Sound Group Elusive 1099(3,LCR)

DIY Sound Group Volt-8(6, 4侧环绕,2后环绕)

DIY低音炮


线材

AudioQuest Forest HDMI

Monoprice CL2喇叭线

Monoprice CL2喇叭线


中控

iPad Mini 4运行iRule

采用ISY994i控制Insteon灯(5个区域)


功率调节

Panamax M5400-PM电源管理器/调压器


沙发

Berkline 090-52 / 53/54(2排,每排3个位置)


房间尺寸

21.5'(长)x 12.8'(宽)x 10'(高)
