天逸“悦享六号” Dolby Atmos全景声声霸音响试用心得


说到全景声家庭影院,很多朋友都会想起在音响展会或音响杂志上看到的房间及天花板周围摆放十多只大小不等、作用不同的音箱,稍微懂点门道的朋友都明白,这些都是为了还原全景声音源录音制作时的真实声场,让聆听者能充分的感受到来自全空间的三维声场包围感。


1 - 万能看图王.jpg

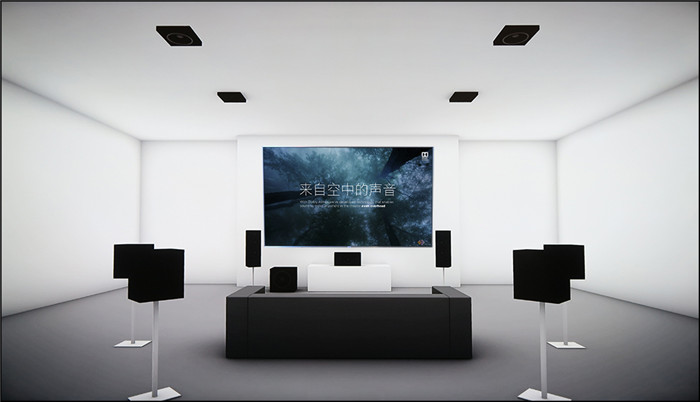

全景声影院突破了传统意义上5.1、7.1声道的概念,以直接了当的端对端的解决方案,结合影片内容呈现出动态的声音效果。更真实的营造出由远及近、由上至下、包含各个方向声像连续不断移动的音效;并配合顶棚加设音箱,实现全维度多方位的声场包围,展现更多声音细节,极大的提升观众的观影感受。使得声画效果达到了空前真实自然和空前让人震惊的逼真效果!


2 - 万能看图王.jpg


遗憾的是,全景声技术对设备的要求非常高,假如按照Dolby Atmos 5.1.2的理论,家里至少摆放上8只音箱,其活动空间还能有多大呢?即便您是影音发烧友,发烧到这一切您都能包容接纳,但并不代表您的家人能够容忍啊!恐怕首先反对的就是您夫人和孩子们了。何况绝大多数的工薪族朋友都是在客厅中看电影电视,面积有限。没有专门的影音室摆放这些基本配置,何以谈杜比全景声影院效果?


3 - 万能看图王.jpg

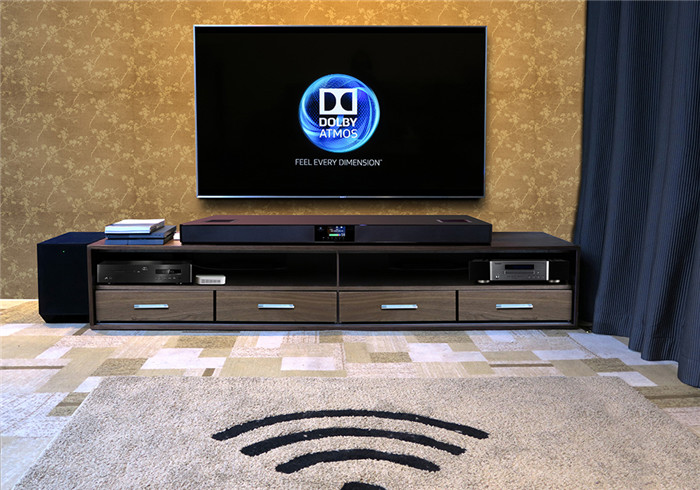

有道是“有需求就会有市场”,为了满足能在客厅中搭建杜比全景深影院的需求,广州天逸音响携手美国杜比音响科技实验室,将音响效果出众的Dolby Atmos系统,通过特殊的设计和工艺浓缩在适合普通家庭客厅的(声霸)SoundBAR产品中,并取得了美国杜比公司的严格测试和资格认证。从而率先在中国家庭中推广应用的Dolby Atmos全景声客厅影院音响。目前该产品一共有两个型号在市面上热销,今天我是用的就是刚刚上市不久的Dolby Atmos全景声客厅影院音响:悦享六号。


4 - 万能看图王.jpg


外观

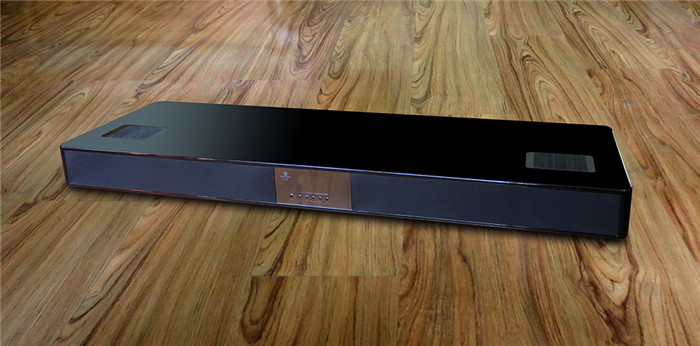

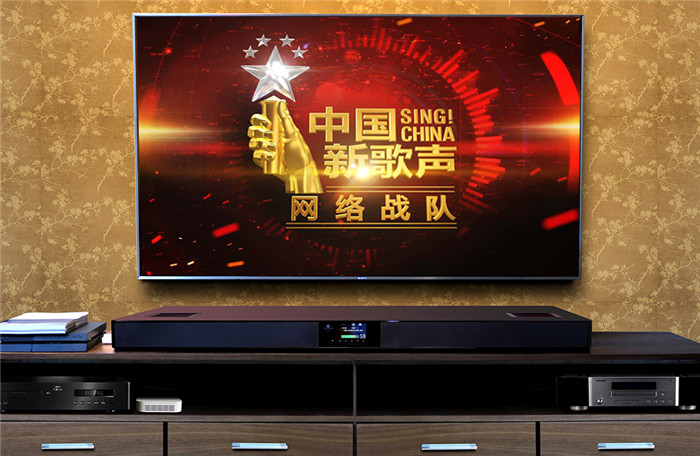

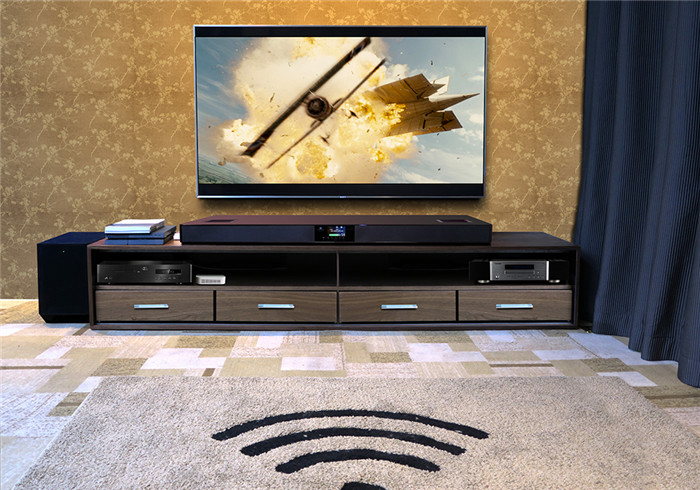

区别于悦享一号的分体式设计,悦享六号将音箱和功放合二为一整合成一只宽1200×高110×深380毫米的箱体,这样就可以让音响系统变得无比简单!只需要将电视机往该箱体上一放,以HIDM输入线连接高清蓝光播放器或高清硬盘播放器作为节目源,另一条HDMI输出端连接高清液晶电视或投影机,无需再连接其他任何电缆,更不需要在房间里预埋和拉上左、中、右、前后、顶、低音炮等8条喇叭线,凭借杜比全景声数字电路的算法,就可以将现场虚拟成一套完整的高清Dolby Atmos全景声客厅影院音响系统。这对于在面积有限的多功能客厅中玩玩普通家庭影院的朋友来说,无疑具有相当的诱惑力。你的客厅会因为有了它而让液晶电视单调的声音变得浓郁醇厚!随时可以在家里享受到如同影院般魅力无穷的多维环绕声效果。整个房间也会因此而变得整齐、清爽、清洁!就连活动空间也会大大增加,这样好的产品,难道你能拒绝吗?


7 - 万能看图王.jpg

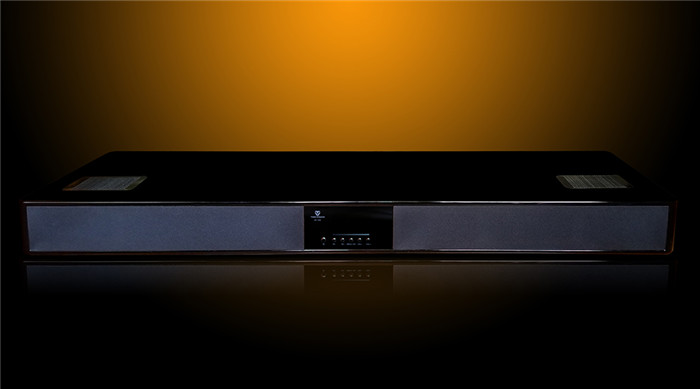

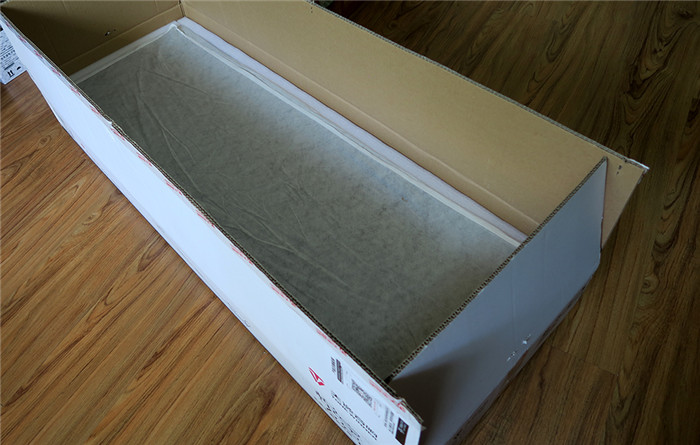

打开机器包装,一只通体散发着亮黑色钢琴漆的高颜值长方形的音箱展现在我的眼前,撕开吸附在箱体表面的那层透明的保护膜,漆面处理了油光铮亮,光可鉴人,工艺称得上极其细腻,箱体的倒角和轮廓都被打磨得温润如玉,在透过沙窗的光线照射下,发出了一团柔和的黑色光晕,一看就让人感觉这箱子的档次绝非普通的大路货。而是天逸近年来推出的精品级别的一员!

13 - 万能看图王.jpg

10 - 万能看图王.jpg


 功能接口

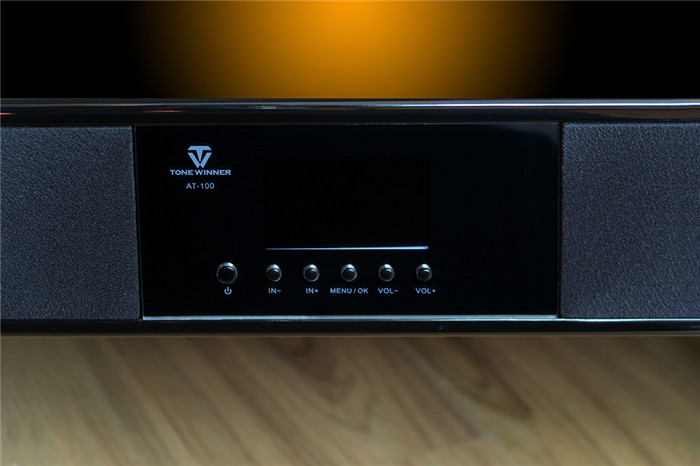

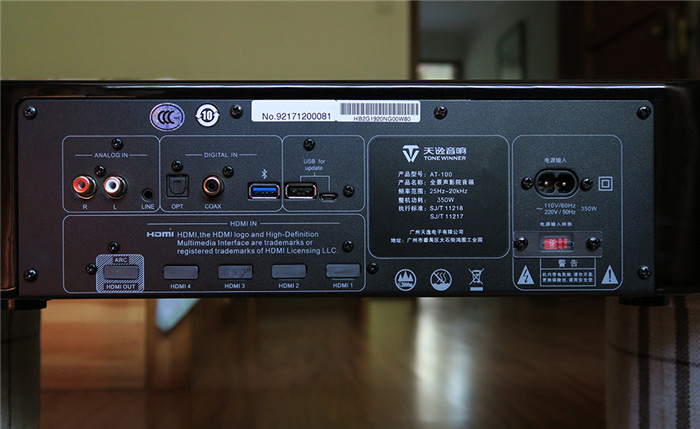

2.8寸宽屏TFT彩屏显示器,图形化操作界面,显示更细腻。全中文菜单,简单明了,操作方便,外行也可快速上手。它支持4组HDMI输入、1组HDMI输出,它采用了Silicon Image的最新HDMI处理芯片,支持HDMI2.0及HDCP2.2标准,它支持60帧频,色编码为4:4:4的4K视频信号,能满足至今为止最高标准的家用视频标准。除有4组HDMI的输入端口之外,悦享六号还提供了1组光纤和1组同轴数码输入,还有1组立体声模拟音频输入。另外,还留有一个数字式蓝牙接口,可以插入天逸配套专用的蓝牙接收器(支持APTX),这样就可以将手机或电脑上的音乐通过无线方式推送到电视音响之上。


40 - 万能看图王.jpg


技术详解

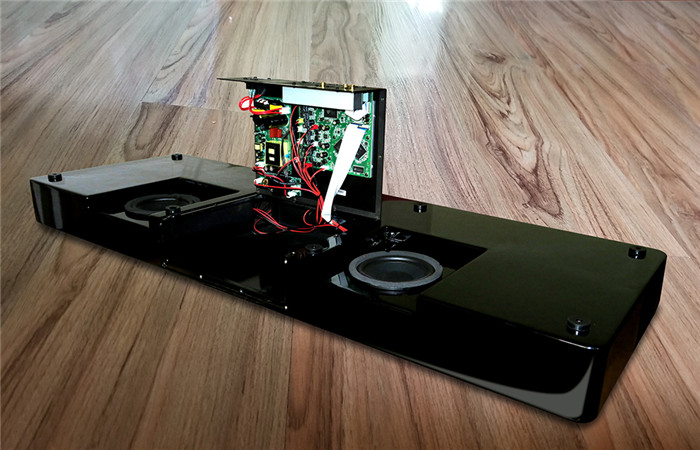

笔者有个习惯,但凡拿到最新的产品试用时,总喜欢立刻将其开肠破肚了解内部结构和电路及用料情况:从音箱的下部着手依次拧开16只梅花螺钉,轻轻一拉,悦享六号的主电路板便完全暴露无遗:


18 - 万能看图王.jpg

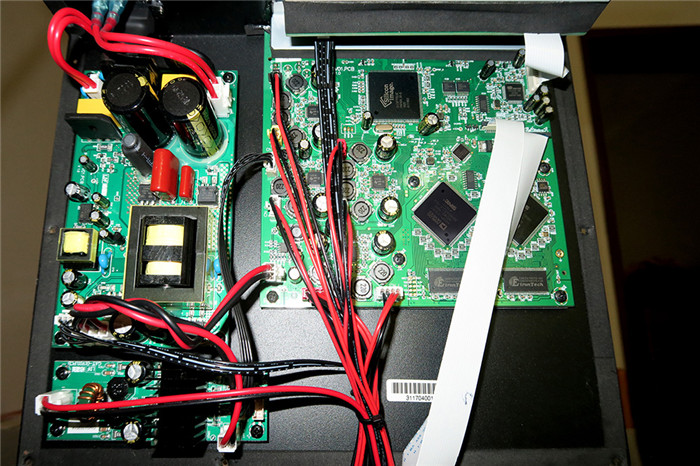

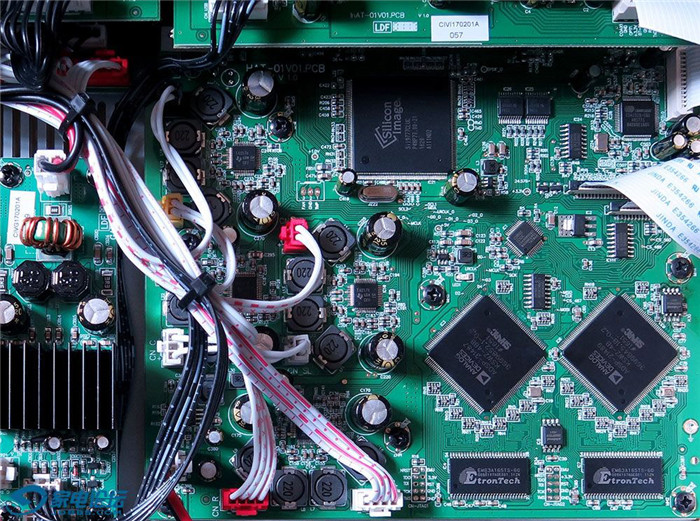

这是一张35X35厘米载满很多电子器件的主电路板,左边是数路供电电源及数码功放,右边是该音箱的核心解码电路和DSP音频处理电路。密密麻麻的器件,有图有真相:你可别看这台“悦享六号”虽然已经简化成一只扁平的长方形的箱子,这内部却大有乾坤啊!其电路融入了美国杜比最新的Atmos  DSP声场处理高科技,对于这些高深的学问和理论我们无需做详细了解,只需要确认该解码器采用了美国Analog Devices最主流的第四代SHARC浮点DSP21487及21489等大规模集成芯片来完成Dolby Atmos全景声解码就OK! 事实上,该芯片能够流畅完成Dolby Atmos 5.1.2系统及Dolby TrueHD、Dolby Digital等传统音频流解码。


19 - 万能看图王.jpg

20 - 万能看图王.jpg


后续电路采用了行业精英翘楚——美国CIRRUS  LOGIC (美国水晶半导体公司)主流DSP声场处理芯片CS48560来完成诸如声场的虚拟和声场扩张等声效,并负责对整个系统音响效果的调整和对各路扬声器声音频率响应曲线进行有效的矫正,使其更好的达到和完成Dolby Atmos全景声技术所要求的声学声效标准。美国CIRRUS  LOGIC的音频在世界范围内得到音响业界的广泛认同,具有行业标杆的尊崇品牌地位,其数字DSP芯片被世界著名品牌大量使用和信赖。


再来看看电源供电部分:设计师选用了发热量很小、换能效率很高的D类数字功放电路,该机采用了美国著名的德州仪器(Texas Instruments)研发的D类数字音频放大器来担任供电系统,TI公司的D类数字音频放大器在技术层面上已相当成熟,不仅仅电能转换输出功率的效能可以轻松达90%,发热量很小,输出功率强劲,同时可靠性程度相当高,且符合绿色家庭节能环保的要求,因而得到广泛认可和大量的应用。


按照设计要求,该功放为Dolby Atmos 5.1.2的设计方案,所以这是一台有8个端对端声道的功放电路,分别提供左右主声道、中置声道、左右后环绕声道、左右顶置空间声道共7×22W (8Ω)+ 双有源低音声道80W的充沛功率。在普通家庭客厅中使用,其功率储备极其丰裕,声音的声场营造和包围感强烈,尤其当低音单元尺寸以及腔体增大后,其低频下潜的深度、密度和质感也相应增强,效果极其震撼!


21 - 万能看图王.jpg


笔者注意到:此箱虽然体积不大,但麻雀虽小五脏俱全,各个喇叭发音的腔体是完全按照独立的腔体共鸣来设计制造的,各声道间互为独立,形成独立的声学系统,但又相互融合共同发声。


22 - 万能看图王.jpg


资深的HI-FI玩家一看便知,这绝对是设计高端HI-FI音箱的标准工艺,能很好的解决音箱内各个腔体的频率串扰和驻波串扰,最大程度的减少箱体驻波和恶声的形成和叠加增强效应,让腔体发音更加纯净。这样的设计势必大大增加音箱的设计成本和重量。因而该箱全部采用了密度很高很厚的纤维板,加强筋也不列外,其用料实在,重量十足。18公斤的重量就是佐证!

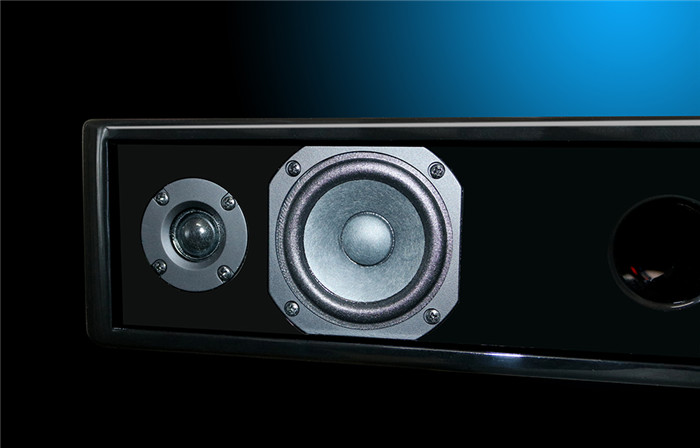

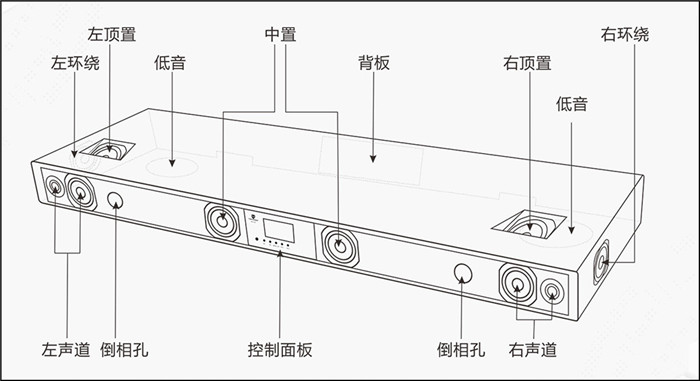

从音箱设计示意图中可以看到,该箱设计了12只高品质的HI-FI喇叭单元共内置八个独立声道:分别为音箱正面的左前、中正、右前三主声道,这三个声道均是由3英寸的优质高灵敏度中低频喇叭和1寸的HI-FI球顶丝膜高音喇叭组成两分频系统来担任;


23 - 万能看图王.jpg

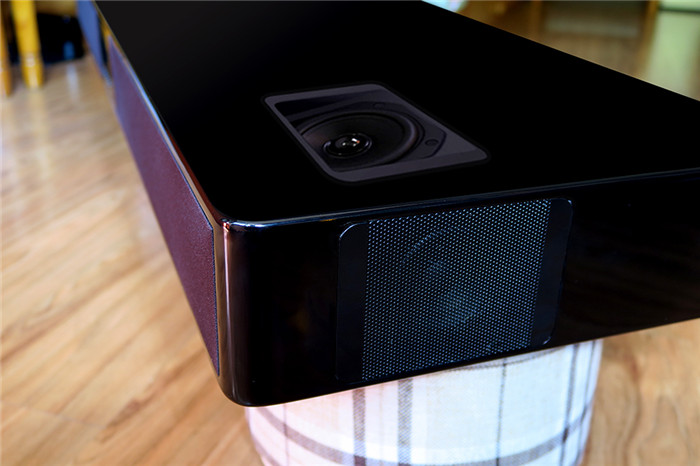

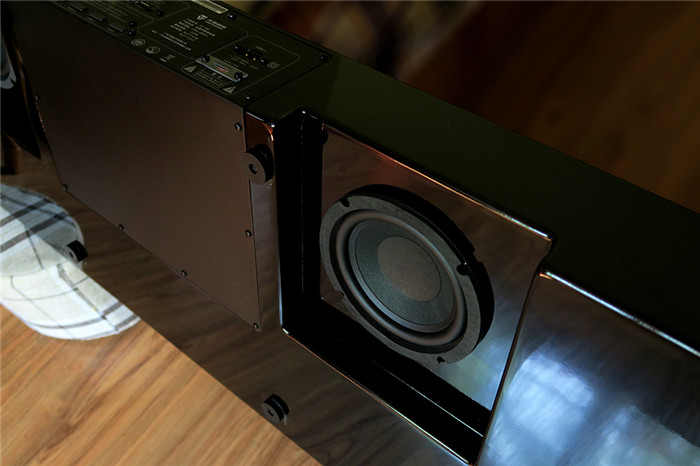

音箱两侧分别由两只3英寸的全频喇叭担任左环绕声道和右环绕声道的发声;音箱顶部左右分别由两只3英寸的全频喇叭与水平面成30度夹角安装,来担任顶置式反射声道发音;翻过音箱底部,可见在箱体左右两边的共鸣腔上安装着两只5寸的低音喇叭单元已构成低频强劲的有源低音炮!整个音箱安装了12只喇叭单元,符合Dolby Atmos全景声5.1.2的标准制式。


15 - 万能看图王.jpg

24 - 万能看图王.jpg

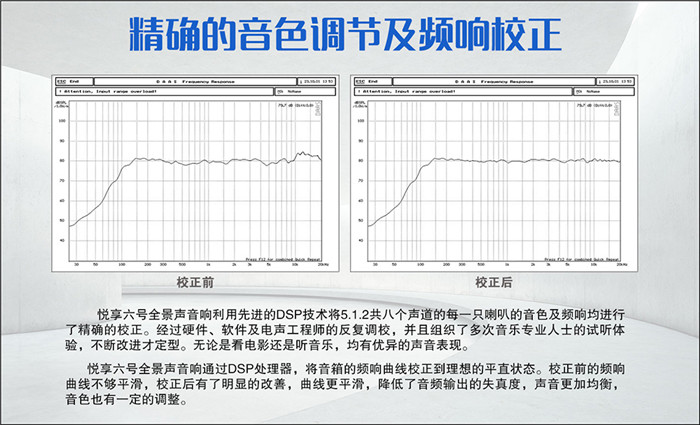

值得一提的是:设计此音箱时,硬件设计师配合软件设计师对各声道喇叭分别采用DSP声场处理技术对各个喇叭单元的频响曲线进行了专门的优化矫正,使其每个喇叭单元的频响曲线都尽量处于设计师可控的平衡、平坦范围,配合储能充沛、动态强大的D类功放,出色的营造出效果满意的Dolby Atmos全景声声音效果和音乐味较为浓郁的HI-FI声效,让可听性、耐听性大大增强。


25 - 万能看图王.jpg


 使用体验

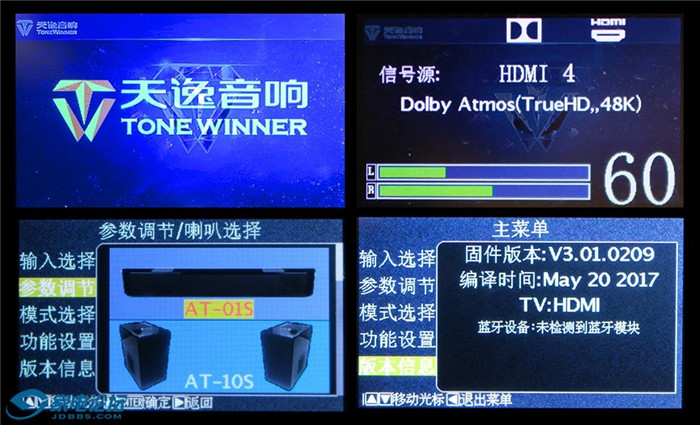

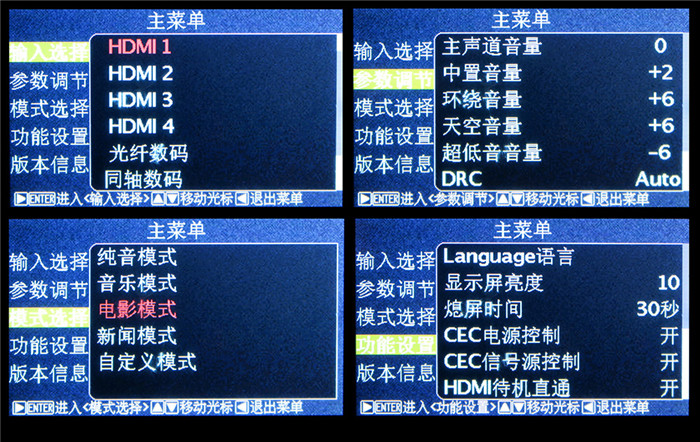

悦享六号一键开机后,音箱的中间那块彩屏就会点了并显示出天逸的LOGO,接着就会显示出菜单及相应的节目源信息等,一目了然。方便用户在这里对机器及各种参数进行设置和控制操作。屈指中国的影音器材制造业,天逸在设计制造影院解码及功放产品方面已有多年的经验积累,所设计的操控软件也越来越人性化:简洁、方便、易用......


26 - 万能看图王.jpg

27 - 万能看图王.jpg


和普通杜比5.1/7.1环绕声音源相比,Dolby Atmos全景声的声音听感是来之多维空间的,声音中声像定位随画面的发声点是无限多的,而且声像移动的轨迹非常清晰,不仅有良好的连续不断的听感,更能清新的表现出上下左右、天上地下无所不在声音轨迹,只要画面需要,他就会声像同步的呈现在我们的视听感受之中,绝对的三维立体!


28 - 万能看图王.jpg

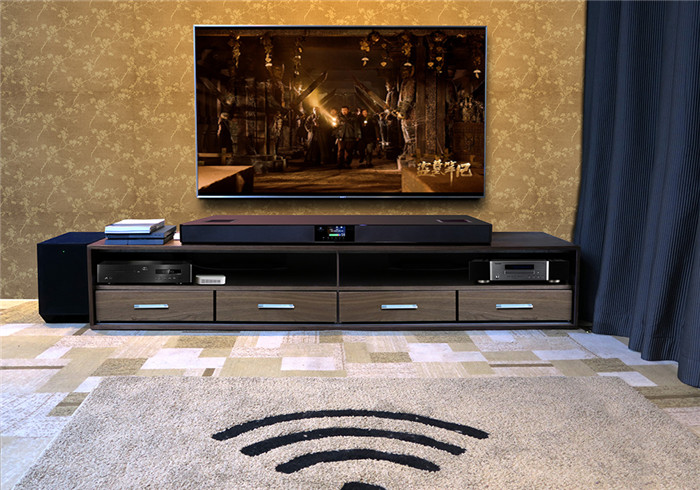

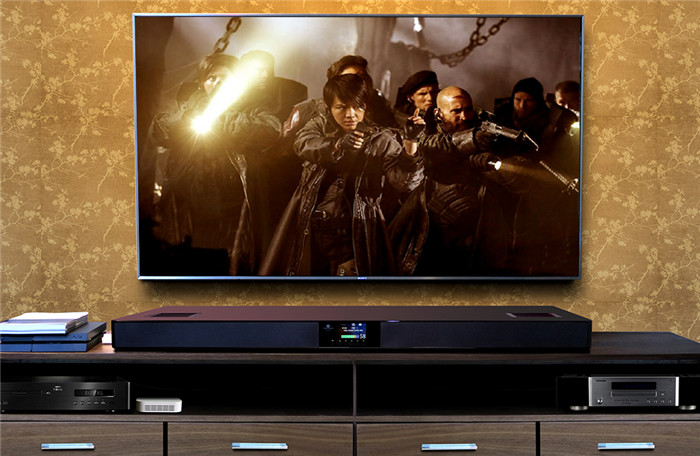

播放高清恐怖大片《盗墓笔记》,当三叔和吴邪、潘子、胖子等一干人进入塔木陀蛇母的古墓地宫时,原本没有接入“悦享六号”音箱的电视声音很单调甚至静默,无法表现出古墓地宫中特有的诡异森森的场景,但接入音响后,现场的声音立即将恐怖的气氛点燃,这些声音虽然很微弱,似有若无,但声音的质感明晰,并且是充斥着场景的三维立体、四面八方!一种令人毛骨悚然的无形的压力扑面而来,这就是由准确的声像定位技术和超重低音所制造出来的次声波——专业术语叫着“威压”!“威压”的存在和强弱是衡量专业影院现场感和气场是否充沛震撼的重要听感!尤其是在放映战争大片和恐怖大片时所必须的元素之一,绝对不可或缺!说白了它就是一种让你感到无处不在、无质无形但又触手可及的精神压力和强大的气场,你可以在《盗墓笔记》中感受到:当地宫中出现大量吸血的尸蟞时,那种充满整个古墓地宫如暗潮汹涌但又若隐若现、沙沙作响的尸蟞爬行声,以及画面中与蛇母共生成、群结队的花鸡冠蛇爬行时所烘托渲染的恐怖现场声效,这种声效并不是把声音音量开大就会有的,而是一种通过复杂的DSP声学技术结合优异的音箱物理设计而精心打造的声音特效。由于“悦享六号”优异的DSP声学处理电路,充沛的功率储备和双低音炮设计,使得整体实际的听感已大大超越了我的想象!


31 - 万能看图王.jpg

30 - 万能看图王.jpg

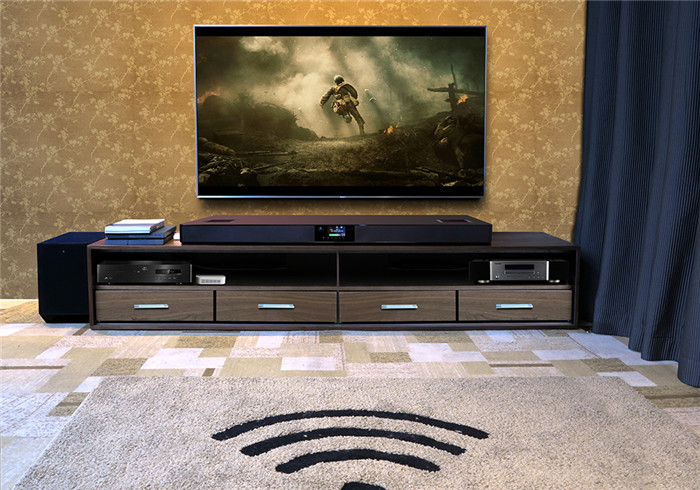

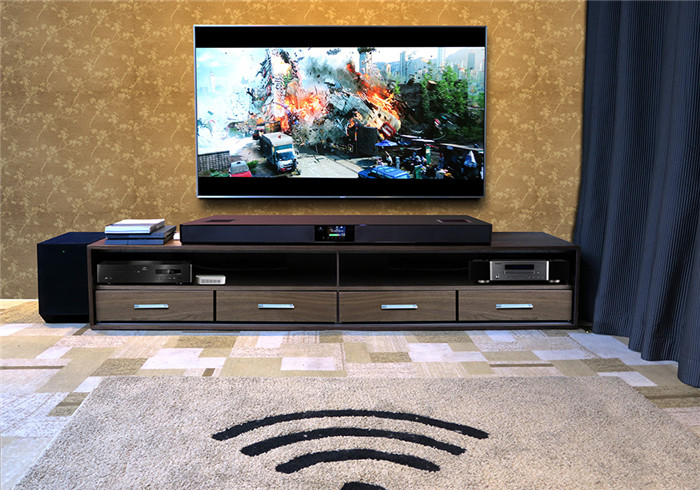

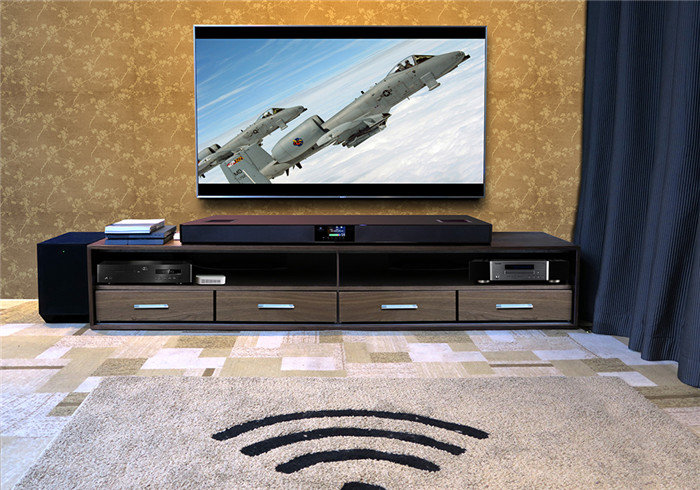

播放带Dolby Atmos标志的美国战争大片《血战钢锯岭》,如果仅仅以电视机来播放此片,由于电视机的声音太过干涩单薄,令此片的整体效果大打折扣,几乎没啥看头。但如果以本文试用的“悦享六号”音箱连接高清电视来欣赏的话,其客观性和精彩性就大大凸显出来了:Dolby Atmos所还原的声场和声音特效以及恐怖的战争声场气氛配合高清的画面,带给我完全意想不到的震撼!绵密而的慷锵的声压中,密集的重机枪弹道从前沿阵地狂风暴雨般的喷射而来,子弹击中头盔和钢铁掩体的声音是那样的尖锐和富有贯穿力,呼啸的弹道质感和声音密度所引发的强劲气旋使人惊恐战栗,无坚不摧的视听真实感把我们带进了恐惧的深渊...... 而这一切炮火连天令人胆寒的精彩的感受,来自于我将悦享六号一键打开的迅速穿越! 随后播放了《珍珠港》、《深蓝世界/烈日长虹/铁翼蓝天》等二战战争大片,其场面的确太震撼、声音的效果让画面增加了无穷的魅力!感叹现在我们生活在国泰民安的和平环境,可谓民富国强,幸福甜美,时时可以享受高新科技带给我们身临其境的视听享受,感慨幸好没有生活那炮火连天令人胆寒的战争年代,更深深的祈祷此生也千万别遇到这地狱般恐惧的日子......


32 - 万能看图王.jpg

33 - 万能看图王.jpg

34 - 万能看图王.jpg

35 - 万能看图王.jpg

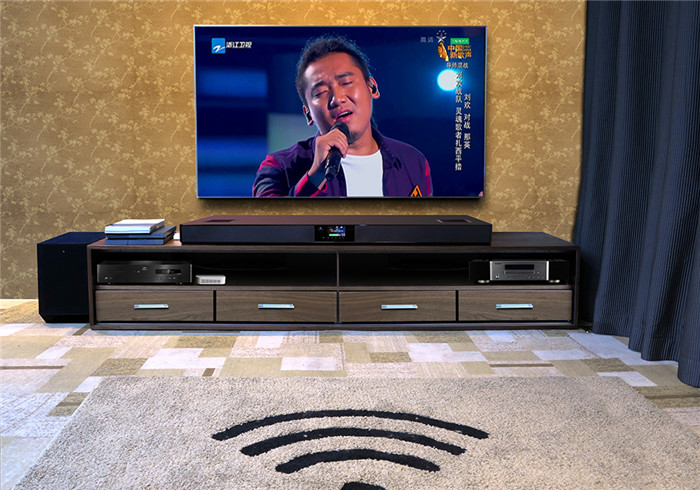

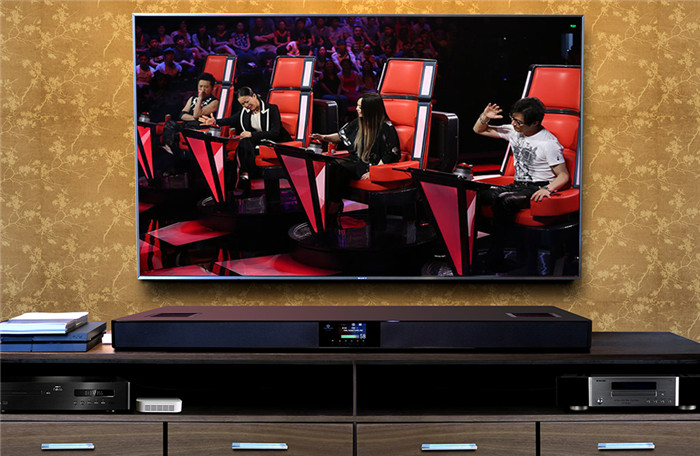

其实,由于“悦享六号”的优异的DSP声场处理效果和出色的箱体声学结构,播放其他格式的节目或音乐节目方面也同样出色,以小米盒子的节目源《中国好声音》为例:播放中国好声音第二季的选秀场景,电视画面中是一位来自西藏珠峰故乡日喀则的粗犷汉子正在演唱,一曲《一面湖水》,从他的唱腔中潺潺流淌出来,歌声是那样的圆润婉约、干净澄澈,充满柔情爱恋和对珠峰图腾的膜拜,曲调充盈着诗意,宛如世外化境,让听众心灵的涟漪久久荡漾:


36 - 万能看图王.jpg

37 - 万能看图王.jpg


天边的湖水 高山上的眼泪

有人说

高山上的湖水

是淌在地球表面上的一颗眼泪

那么说

我枕畔的眼泪

就是挂在你心田的一面湖水

一面湖水......


38 - 万能看图王.jpg

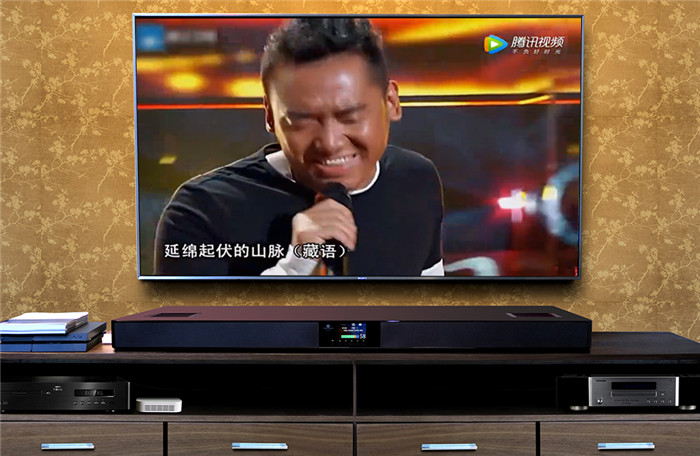

当歌曲唱至“延绵起伏的群山”时,声音渐渐拔高至3个半8度,高亢的歌声极具震撼感!可贵的是,此时的音质非常的纯净圆融,宛如圣洁的纳木错湖水一样清澈空灵,歌声高亢入云,没有半点杂质和丝毫刺耳的感觉,简直就是天籁!接下来的一段用藏语演唱的饶舌RAP,让曲风迅速的转换为快节奏的摇滚乐,超强的乐感极具煽动和诱惑,歌声充满激情的欢快能量迅速的感染着我,带动起全场一起摇滚,掌声和欢呼声惊雷炸起,现场感如潮水般一波又一波的自悦享6号小小的身躯袭来,让我很难相信这竟然是它所带来的点石成金的神奇效果,要知道,这支歌如果不接音箱只用电视机来播放,几乎就是索然无味,精彩黯然!


39 - 万能看图王.jpg


结案陈词


当然,悦享六号并非神器,在大手笔的传统全景声视听设备面前,它不过就是一个小弟的角色。但它的优势也是独特的和特别突出的:悦享六号全景声客厅影院音响的推出,可以说是很好的解决了普通家庭(尤其是面积相对较小的客厅)建立全景声高清家庭影院来看电视、听无损音乐等问题。它最大的优势首先就是安装极其方便,不需为其设计规划、预埋复杂的信号线、喇叭线,不需要另外添置其他音箱,只要将它并不算大的箱体平放在电视柜上,再将电视机直接摆放在箱体之上,将蓝光机/电视盒子/硬盘播放器/机顶盒/甚至CD机连接到相应的输入端子,将输出的HDMI信号线同电视机连通就搞定!而功能和实际听感上的确也较好的体现了在家庭看Dolby Atmos高清电影的音场音效,全景声效果还是比较明显的、有效的!
