Jason是一位狂热的电影爱好者。高中毕业之后,他的一个朋友去Carmike Cinema做了经理助理,另一个朋友去一家高端音像店工作。那家音像店有两间体验室,里面配备了CRT投影机和阶梯座位,Jason就此沉迷,2002年的时候他加入了AVS论坛,之后没多久就从论坛一位注册会员手里购入了一台Barco 808 CRT 投影机。

因此,当Jason和他的妻子Stacy决定在田纳西州纳什维尔郊外的Pond Creek地区建造一所新房子时,他决定要在新房子中搭建一个符合自己理想的家庭影院,他梦想中的影院时一个独立空间并且带有一个休息室。影院要有两排座椅,每排5个位置,条件允许的情况下屏幕要尽可能最大;音效必须是杜比环绕声,除此之外,影音室要进行完整的声学处理。

在论坛上考察了一段时间之后,Jason联系到了一个口碑非常好的家庭影院设计公司。“由Shawn Byrne进行设计工作,他负责将我所有的想法变成现实,系统器材就位之后,后期的调教也是他完成的。”

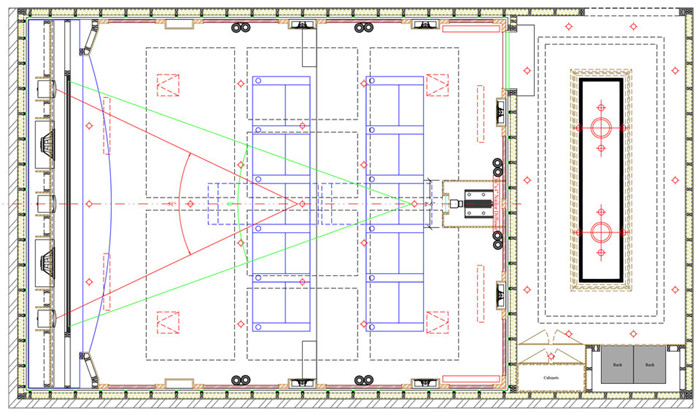

Shawn Byrne的设计包含了Jason想要的一切:休息室、两排5个位置的座椅,7.4.4杜比环绕声系统,超大的屏幕和完整的声学处理。

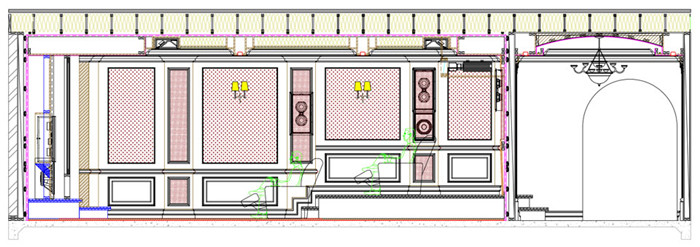

视图:你可以看到侧环绕音箱和侧悬挂的低音炮的位置。

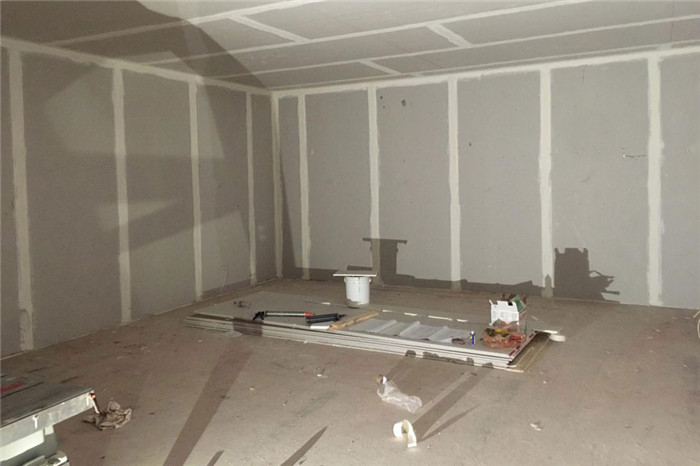

参照其他人的家庭影院,在施工建筑过程中,Jason也使用了龙骨和U形扣,双层石膏墙,为了隔音两层中间使用了Green Glue胶水。

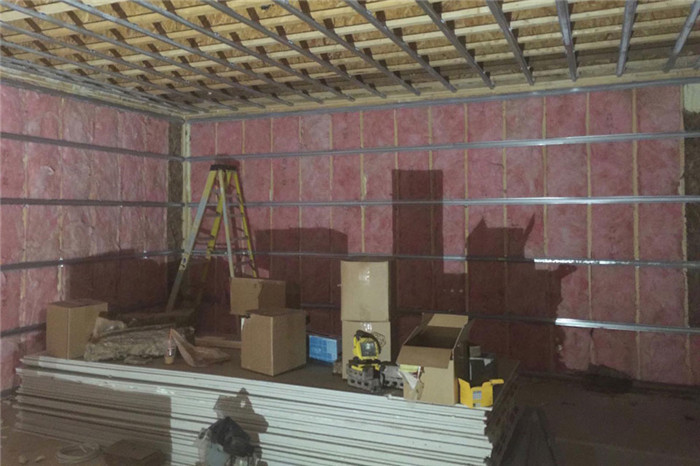

Jason和妻子Stacy在安装金属龙骨,2×4 的架构,里面塞满了粉色的隔音棉。



石膏墙包括两层,用 Green Glue进行隔离。此外,还搭建了龙骨,这样做的好处是可以避免家庭影院的声音干扰到其他房间,同时也能避免其他房间的噪音干扰到看电影。

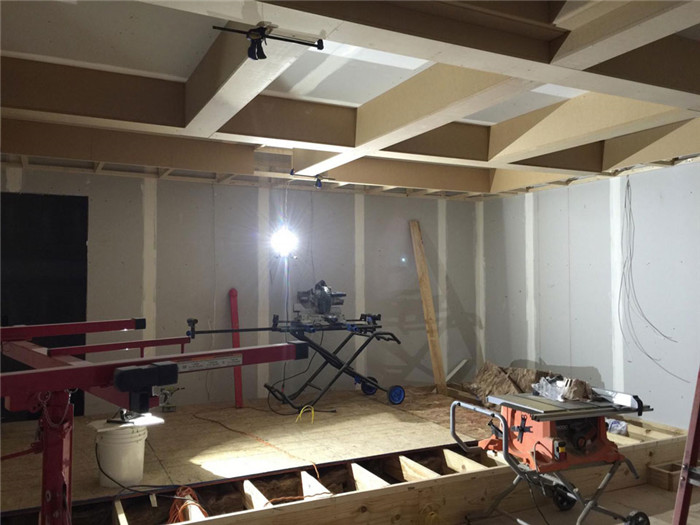

因为有两排座位,因此后面一排加高了一截。除此之外,Jason喜欢方格天花板,从图片中我们也能看到天花板的基本雏形。

因为Jason追求尽可能大的画面效果,因此前三位于透声幕的后面,这样设计需要扬声器和两只低音炮嵌入声学障板墙中,喇叭的正面与墙壁平齐。这样做对声学大有裨益,例如,不会受到后墙的对喇叭的相互干扰,并且可以隔绝扬声器前挡板的衍射。这样的话,扬声器的声音会更加纯粹,并且低频的动态更足。

声学障板墙必须足够厚并且高阻尼,以减少与扬声器的震动产生共振。因此,在声学障板墙和结构墙之间填充吸收性材料。然后,在声学障板墙上覆盖一层黑色的吸音材料,以最大限度地减少穿过透声幕的光线的反射,以及屏幕背面的声音反射。此外,还扬声器和墙壁之间应该使用隔音垫隔开。



石膏墙完成之后,开始搭建声学障板墙的基本结构。上面这张图片可以看到天花板上的两个机箱。



然后,Jason和妻子Stacy在障板墙架子后面加入R30隔绝材料以减少共振。

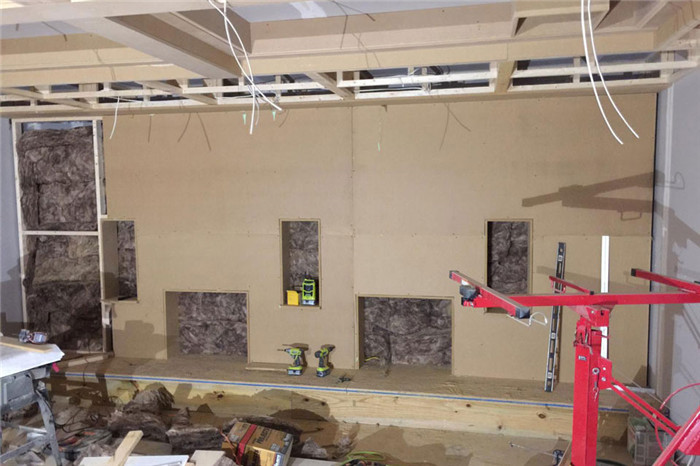

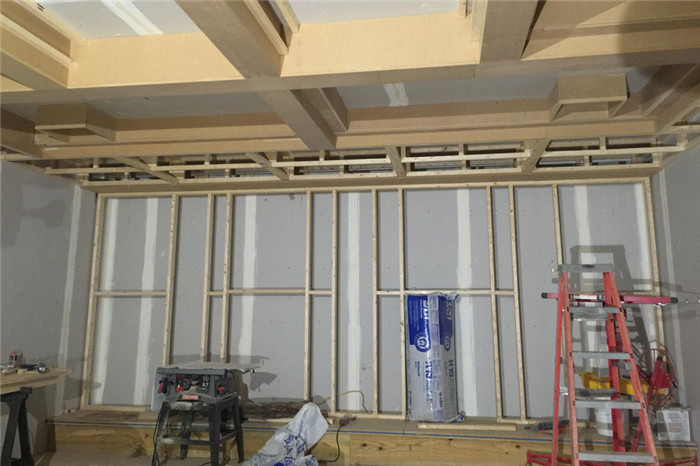

紧接着,声学障板墙整个用3/4“MDF”覆盖,但我们还是可以看到LCR音箱和两个低音炮的位置。

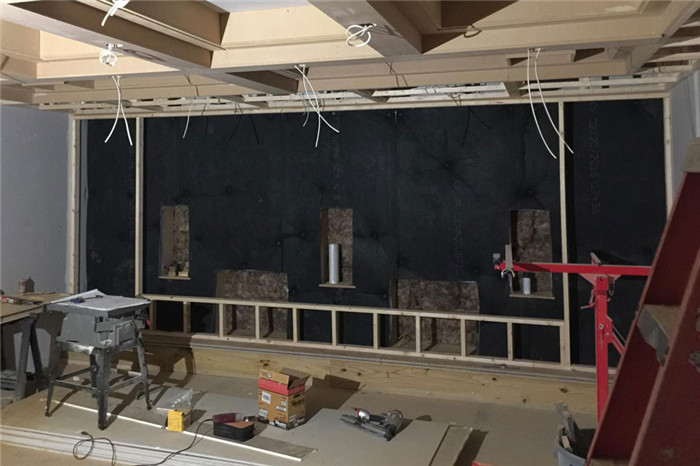

声学障板墙上面覆盖一层黑色的Linacoustic RC(一种由高强度玻璃纤维经热固性树脂粘合制成的弹性风管内衬保温层),它可以极大地减少了墙壁和屏幕背面的光线和声音反射。在上面这张图中,我们还可以看到屏幕的基本架构。

影音室整个的声学处理由Quest Acoustical Interiors提供。据Shawn的说法,“我们在整个过程中都使用了Quest声学处理,包括Q-Fractor Plus和Q-Sorber。Q-Fractor Plus是一种独一无二的处理工具,它能在第一个反射点(或者更准确地来说,它是指同侧点)上提供吸收、扩散和反射。合理的使用这种处理工具,可以扩大房间的视角深度和宽度,利用音轨中嵌入的屏幕外声音。 Q-Sorber是另一种独特的产品,与同等深度的玻璃纤维相比,它对于低频的吸收能力更强。“

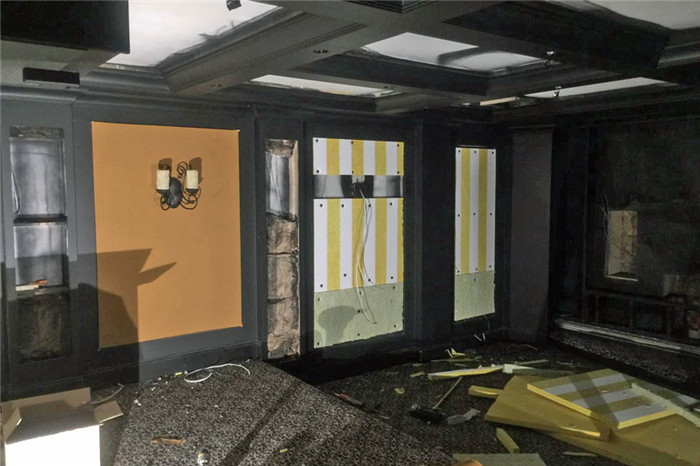

Quest Q-Fractor Plus面板安装在侧墙的同侧点上。 一旦这些以及其他声学处理工作到位,紧接着就会在上面附上一层透声织物材料,让外观更加完美。

家庭影院与房子的其他部分一起建造,总共耗时六个月左右。大部分工作实际是由Jason、Stacy和他们的朋友Bill完成。

Jason表示,“我和我妻子安装了龙骨,安装了扬声器、幕布、投影机,声学处理、填充织物等。我们的朋友比尔是一个勤杂工,其他所有的事情基本上都是他完成的,包括房屋建造和所有的装饰工作之类。“

尽管朋友们脚踏实地做了很多工作,据Jason的估算,整个影院和休息室(包括设计、材料、建筑、声学处理、音视频设备等)总成本依然接近9万美刀。这确实是一笔很大的支出,但是对于这样一个耗资费力的建筑来说,耗费更多的资金也是有可能的。Shawn表示:“最大的挑战是预算紧张。我们不得不提出一些替代方案来帮助削减成本。”

显然,这些替代方案的效果还是不错的。据Jason表示,这个过程他最开心的时刻是,很多家庭影院的爱好者来这里看完电影之后,都对效果表达了满满的赞叹!

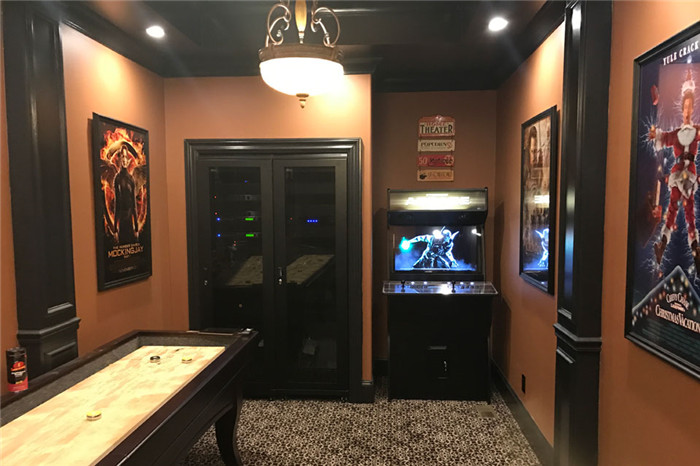

设备架放在休息室里,防止任何噪音影响观影体验。

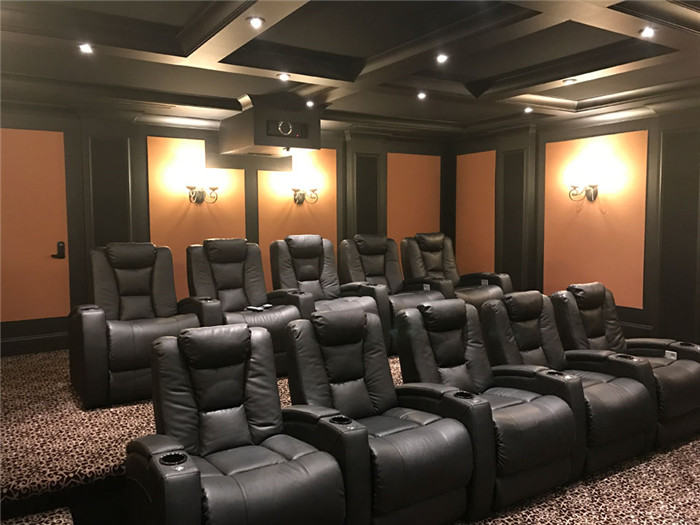

影院里放置了10个Fusion Escape躺椅,为Jason、他的家人以及朋友们提供奢华舒适的享受。 在这张照片的最左边,你可以看到家庭影院的入口,它和其他墙板保持一致,当门关闭的时候,和整个房间融为一体。

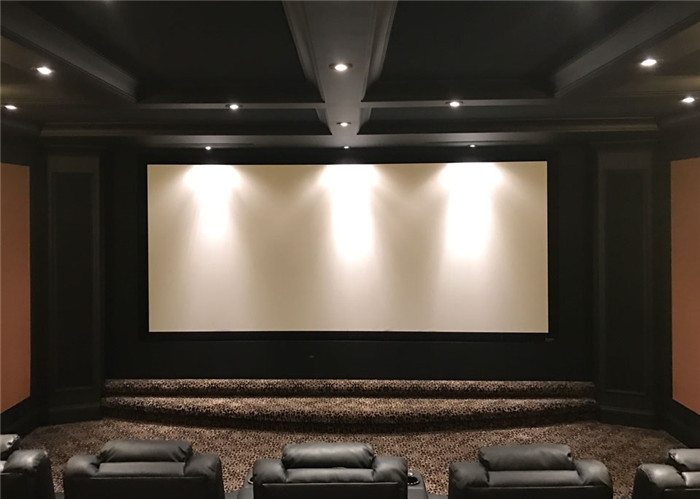

幕布采用的是Falcon Vision HD屏幕,编织透声幕,160“宽,2.35:1的高宽比,搭配JVC DLA-RS500投影机,带来精美的大屏享受。

设备清单

信号源

松下DMP-UB900 UHD蓝光播放器

DirecTV HR54 4K卫星接收器/ DVR

AV设备

Marantz AV7702 MKII前级

Emotiva XPA-7 Gen3  7声道功率放大器(前置LCR和4个天空喇叭)

Emotiva XPA-6  6声道功率放大器(侧环绕和后环绕)

Seaton 功率放大器 (2,每个4000W,Seaton低音炮)

QSC DSP 322ua数字信号处理器(用于EQ系统)

投影机:JVC DLA-RS500

幕布:Falcon Screen Falcon Vision HD(160″宽,2.35:1,1.0增益,编织透声幕)

音响

Triad InRoom Gold LCR(3,LCR)

Triad InWall Silver / 4 LCR(6,侧环绕和后环绕)

Triad InWall Silver / 6 Sat(4,天空)

Triad InWall Bronze / 4 SlimSub有源低音炮(2)

Seaton Custom 18英寸低音炮(2,屏幕后面)

线材

Mogami 平衡信号线

Beldon系列1 HDMI

Beldon 5000 12 AWG喇叭线

中控:iPad Mini(Simple Control app)

座位:Fusion Escape

房间尺寸:26'(L)×20'(W)×10'(H)
